Przekaźnik elektromagnetyczny, miniaturowy 24V, 50mA, IP64, RM699BH-3211-85-1024 | 2613710 Relpol

Alternatywny kod produktu: RM699BH-3211-85-1024

Opis i Kluczowe Cechy

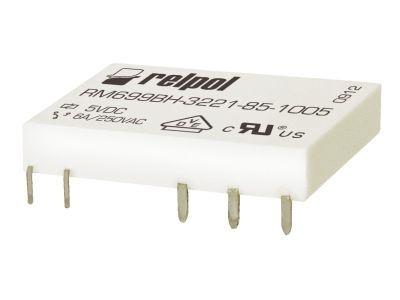

Przekaźnik elektromagnetyczny miniaturowy RM699BH-3211-85-1024 (symbol 2613710) przeznaczony do bezpośredniego montażu na płytce drukowanej. Napięcie cewki 24 V DC zapewnia kompatybilność z typowymi układami sterowania, a złocone styki (AgSnO2 + Au 3 µm) gwarantują niezawodne łączenie przy bardzo niskich prądach (AC1 50 mA / 30 V, DC1 50 mA / 36 V). Dzięki stopniowi ochrony IP64 urządzenie jest odporne na pył i bryzgi wody, co umożliwia zastosowanie w trudniejszych warunkach pracy. Wymiary 15 x 28 x 5 mm pozwalają na oszczędność miejsca na PCB.

• Napięcie cewki 24 V DC: standardowe napięcie sterowania w automatyce, umożliwiające bezpośrednie współpracowanie z przekaźnikami PLC i układami niskonapięciowymi.
• Zestyki przełączny 1P (SPDT): jeden zestyk przełączny z wyprowadzeniami 11-12-14, pozwala na przełączanie obwodów NO/NC bez konieczności stosowania dodatkowego przekaźnika.
• Styki złocone (Au 3 µm): niska rezystancja styku i wysoka odporność na korozję – gwarancja niezawodnego przełączania nawet przy prądach rzędu mikroamperów.
• Stopień ochrony IP64: pyłoszczelna i odporna na bryzgi wody konstrukcja, dzięki czemu przekaźnik może pracować w środowiskach o podwyższonej wilgotności lub zapyleniu.
• Miniaturowa obudowa (15 x 28 x 5 mm): kompaktowe wymiary umożliwiają montaż w gęsto upakowanych projektach PCB, oszczędzając cenne miejsce.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości, posiada oznaczenie CE. Jego parametry i konstrukcja odpowiadają wymaganiom typowym dla miniaturowych przekaźników elektromagnetycznych stosowanych w automatyce i elektronice przemysłowej.

Zastosowanie

Przekaźnik miniaturowy RM699BH znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów niskoprądowych w kompaktowej obudowie. Dzięki stopniowi IP64 może być montowany w miejscach narażonych na zabrudzenia i wilgoć.

• Sterowanie odbiornikami niskiego napięcia (np. zaworami, sygnalizatorami LED) w systemach automatyki budynkowej.
• Izolacja galwaniczna i przełączanie sygnałów w układach PLC, sterowników i interfejsów cyfrowych.
• Sygnalizacja stanów pracy urządzeń (przekazywanie sygnałów suchym stykiem) w tablicach sterowniczych.
• Zastosowania w urządzeniach mobilnych i przenośnych, gdzie kluczowa jest oszczędność miejsca i odporność na warunki środowiskowe.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik przeznaczony jest do bezpośredniego lutowania w płytkę drukowaną (PCB). Należy przestrzegać zaleceń producenta dotyczących temperatury lutowania i czasu lutowania. Przekrój ścieżek i obciążalność prądową należy dobrać do maksymalnego prądu obciążenia (50 mA). Po zamontowaniu sprawdzić poprawność połączeń zgodnie z wyprowadzeniami (cewka A1–A2, styki 11-12-14).

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? Nie, przekaźnik nie posiada podświetlenia LED. Wskazanie stanu wymaga zewnętrznego układu sygnalizacji.
• Jaki stopień ochrony ma ten przekaźnik? Stopień ochrony wynosi IP64 – obudowa jest pyłoszczelna i chroniona przed bryzgami wody, co umożliwia pracę w zapylonych i wilgotnych środowiskach.
• Jaki tryb pracy ma zestyk? Zestyk jest przełączny (SPDT, 1P) z wyprowadzeniami 11 (wspólny), 12 (zwarty/NC) i 14 (rozwarty/NO). Dzięki temu możliwe jest przełączanie między obwodami normalnie zamkniętym i normalnie otwartym.
• Czy można obciążyć styk większym prądem niż 50 mA? Producent dopuszcza możliwość obciążenia zestyku większym prądem przy wyższym napięciu, jednak prowadzi to do szybszej degradacji powłoki złotej i zmiany minimalnych parametrów zestyku. Dla zachowania niezawodności zaleca się stosowanie w zakresie znamionowym (AC1 50 mA / 30 V, DC1 50 mA / 36 V).
