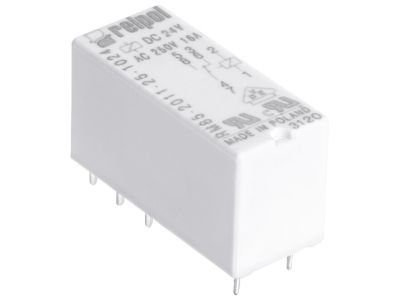

Przekaźnik elektromagnetyczny, miniaturowy 1P, 16A 230VAC IP67, RM85-2011-35-5230 | 604658 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny RM85-2011-35-5230 to zaawansowane rozwiązanie miniaturowe od renomowanego producenta RELPOL, zaprojektowane z myślą o wysokiej niezawodności w systemach automatyki przemysłowej i budynkowej. Urządzenie charakteryzuje się jednym zestykiem przełącznym (1P), który dzięki zastosowaniu materiału styków AgNi (srebro-nikiel) zapewnia doskonałą odporność na wypalanie i stabilną rezystancję przejścia. Przekaźnik oferuje prąd znamionowy obciążenia wynoszący 16 A przy napięciu 250 V AC (kategoria AC1) oraz 16 A przy 24 V DC (kategoria DC1), co czyni go niezwykle uniwersalnym komponentem w obwodach wykonawczych.

• Wysoka szczelność: Stopień ochrony IP67 gwarantuje pełną ochronę przed pyłem oraz skutkami krótkotrwałego zanurzenia w wodzie, co pozwala na pracę w trudnych warunkach środowiskowych.
• Kompaktowe wymiary: Obudowa o wymiarach 29 x 12,7 x 15,7 mm umożliwia gęsty montaż na płytkach drukowanych (PCB) oraz w dedykowanych gniazdach wtykowych.
• Raster 5 mm: Standardowy rozstaw wyprowadzeń ułatwia projektowanie obwodów drukowanych i zapewnia kompatybilność z szeroką gamą akcesoriów.
• Cewka 230 V AC: Napięcie zasilania cewki Un wynosi 230 V AC, co pozwala na bezpośrednie sterowanie z sieci energetycznej bez konieczności stosowania dodatkowych transformatorów.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektrotechnicznej. Wykorzystanie materiału AgNi jest zgodne z dyrektywami dotyczącymi substancji niebezpiecznych, a konstrukcja przekaźnika zapewnia odpowiednią izolację galwaniczną między obwodem sterującym a wykonawczym. Należy zwrócić uwagę na wewnętrzne połączenia galwaniczne wyprowadzeń (11 z 21, 12 z 22 oraz 14 z 24), które są kluczowe dla poprawnej konfiguracji elektrycznej zgodnie ze specyfikacją techniczną producenta RELPOL.

Zastosowanie

Dzięki swojej miniaturowej budowie i wysokiej zdolności łączeniowej (16 A), przekaźnik RM85-2011-35-5230 znajduje szerokie zastosowanie w:

• Automatyce przemysłowej: Sterowanie elementami wykonawczymi, takimi jak elektrozawory, małe silniki czy oświetlenie sygnalizacyjne.
• Systemach HVAC: Zarządzanie pracą pomp, wentylatorów i grzałek w układach klimatyzacji i ogrzewania.
• Elektronice użytkowej: Jako element przełączający w sterownikach mikroprocesorowych montowany bezpośrednio na PCB.
• Rozdzielnicach elektrycznych: Przy zastosowaniu odpowiednich gniazd (np. GZT80, GZM80), przekaźnik służy jako element separujący i wykonawczy na szynie DIN 35 mm.

Wskazówki Montażowe

Przekaźnik RM85-2011-35-5230 oferuje elastyczne opcje montażu, dostosowane do potrzeb instalatora:

• Montaż na PCB: Możliwość bezpośredniego lutowania do obwodu drukowanego lub użycia gniazd do druku typu EC50, GD50 lub PW80.
• Montaż na szynie DIN (35 mm): Wykorzystanie profesjonalnych gniazd wtykowych z zaciskami śrubowymi (GZT80, GZM80, GZS80, GZF80) lub nowoczesnych gniazd typu Push-in (GZP80), które znacząco przyspieszają proces okablowania.
• Montaż natynkowy: Możliwość przykręcenia gniazda do płyty montażowej za pomocą jednej śruby M3.
• Zaciski bezśrubowe: Zastosowanie gniazda GZMB80 pozwala na szybki montaż bez użycia narzędzi, co jest szczególnie cenione w prefabrykacji szaf sterowniczych.

FAQ

1. Czy przekaźnik RM85-2011-35-5230 może pracować w wilgotnym środowisku?
Tak, dzięki klasie szczelności IP67 przekaźnik jest odporny na wnikanie wilgoci i zanieczyszczeń, co pozwala na jego bezpieczną pracę nawet w wymagających warunkach przemysłowych.

2. Jakie gniazdo wybrać do montażu w szafie sterowniczej?
Dla standardowych instalacji na szynie DIN 35 mm zaleca się gniazda GZT80 lub GZM80. Jeśli priorytetem jest szybkość montażu, najlepszym wyborem będzie gniazdo GZP80 z technologią Push-in.

3. Co oznacza informacja o galwanicznym połączeniu wyprowadzeń?
Oznacza to, że piny o numerach 11 i 21, 12 i 22 oraz 14 i 24 są ze sobą trwale połączone wewnątrz struktury przekaźnika. Należy to uwzględnić podczas projektowania ścieżek na PCB lub podłączania przewodów do gniazda, aby uniknąć błędów w logice układu.
