Przekaźnik elektromagnetyczny, miniaturowy 120V, 16A, IP67, RM85-2011-35-5120 | 604656 Relpol

Alternatywny kod produktu: RM85-2011-35-5120

Opis i Kluczowe Cechy

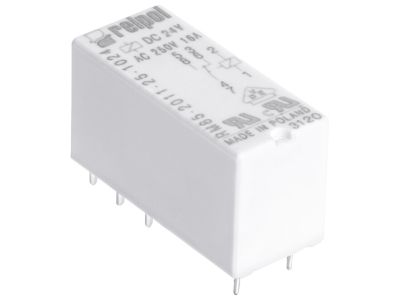

Przekaźnik elektromagnetyczny miniaturowy RM85-2011-35-5120 (indeks 604656) wyposażony w jeden zestyk przełączny (1P). Charakteryzuje się prądem znamionowym 16 A w kategorii AC1 (250 V AC) oraz DC1 (24 V DC), napięciem cewki 220 V AC i stopniem ochrony IP67. Dzięki miniaturowej obudowie o wysokości 15,7 mm i rastrze 5 mm doskonale sprawdza się w aplikacjach o ograniczonej przestrzeni na płycie PCB lub w gnieździe montażowym.

• Wysoka obciążalność 16 A: umożliwia bezpieczne przełączanie obciążeń rezystancyjnych bez ryzyka przegrzania styków – zarówno przy 250 V AC, jak i 24 V DC.
• Materiał styków AgNi: zapewnia długą żywotność łączeniową i odporność na zużycie w intensywnych cyklach przełączania.
• Stopień ochrony IP67: gwarantuje odporność na wnikanie pyłu i wody, co pozwala na pracę w trudnych warunkach wilgotnościowych i zapylonych.
• Miniaturowa konstrukcja (29 x 12,7 x 15,7 mm): oszczędza miejsce w rozdzielnicach i na płytkach drukowanych, ułatwiając gęste upakowanie w układach wieloobwodowych.
• Elastyczne opcje montażu: możliwość zastosowania gniazd do druku (EC50, GD50, PW80) lub gniazd na szynę DIN 35 mm (GZP80, GZT80, GZM80, GZS80, GZF80, GZMB80) – dopasowanie do każdej instalacji.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z europejskimi standardami obowiązującymi dla aparatury modułowej i posiada certyfikat CE. Brak szczegółowych numerów norm w dokumentacji produktu – zaleca się sprawdzenie wymagań w projekcie instalacji.

Zastosowanie

Miniaturowy przekaźnik elektromagnetyczny znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna separacja galwaniczna i precyzyjne przełączanie sygnałów lub zasilania.

• Sterowanie odbiornikami rezystancyjnymi, takimi jak grzałki, lampy czy silniki małej mocy.
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych i tablicach synoptycznych.
• Automatyka budynkowa – załączanie i wyłączanie obwodów oświetlenia, wentylacji czy ogrzewania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się w gnieździe dostosowanym do wybranej metody instalacji (do druku – lutowanie, na szynę TH35 – zatrzaśnięcie, lub przykręcenie do płyty śrubą M3). Przekrój przewodów dobrać do prądu znamionowego zgodnie z normami instalacyjnymi. Moment dokręcania zacisków – według dokumentacji technicznej konkretnego gniazda. Należy uwzględnić galwaniczne połączenia wyprowadzeń 11-21, 12-22 oraz 14-24 podczas projektowania obwodu.

FAQ

• Czy przekaźnik ma podświetlenie / diodę LED? Nie, przekaźnik nie jest wyposażony w żadne podświetlenie ani diodę sygnalizacyjną. Stan pracy można monitorować za pomocą zewnętrznych wskaźników.
• Jaki jest stopień ochrony? IP67 – obudowa jest całkowicie pyłoszczelna i odporna na krótkotrwałe zanurzenie w wodzie (do 1 m głębokości).
• Jaki jest tryb pracy styku? Styk przełączny (1P) – oznacza jeden zestyk z wyprowadzeniami NO (normalnie otwarty) i NC (normalnie zamknięty) oraz wspólnym punktem.
