Przekaźnik elektromagnetyczny, małogabarytowy 24V, 25A, IP50, R20-3022-96-5024 | 2611758 Relpol

Alternatywny kod produktu: R20-3022-96-5024

Opis i Kluczowe Cechy

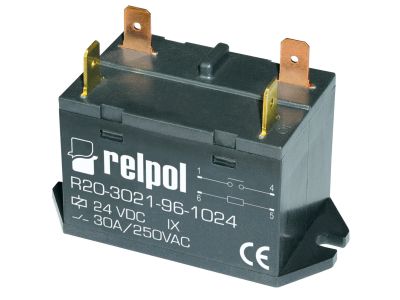

Przekaźnik elektromagnetyczny małogabarytowy R20-3022-96-5024 (numer katalogowy 2611758) to przemysłowy komponent w obudowie o stopniu ochrony IP50, przeznaczony do zastosowań wymagających niezawodnego przełączania obwodów. Wyposażony w dwa zestyki zwierne 2Z (dwubiegunowe, dwa obwody) o konfiguracji „bridge” dwuprzerwowej, zapewniającej bezpieczne rozłączanie obciążenia. Prąd znamionowy AC1 25 A przy 250 V AC gwarantuje wydajną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Cewka zasilana napięciem 24 V AC, wyprowadzenia Faston 250 (6,3x0,8 mm) i kompaktowe wymiary 33 x 67 x 45,25 mm ułatwiają integrację w rozdzielnicach i szafach sterowniczych.

• Dwa zestyki zwierne 2Z (bridge, dwuprzerwowe): niezawodne przełączanie dwóch niezależnych obwodów – zwiększona elastyczność w sterowaniu odbiornikami.
• Prąd AC1 25 A / 250 V AC: wysoka obciążalność styków pozwala bezpiecznie sterować silnikami, grzałkami i innymi urządzeniami o dużym poborze mocy.
• Napięcie cewki 24 V AC: niskonapięciowe sterowanie zgodne z typowymi instalacjami automatyki – łatwe w integracji z PLC i przekaźnikami pomocniczymi.
• Styki AgSnO2 (tlenek srebra i cyny): materiał o doskonałej odporności na erozję łukową i zgrzewanie – długa żywotność nawet przy częstym łączeniu obciążeń indukcyjnych.
• Stopień ochrony IP50 i obudowa: ochrona przed wnikaniem pyłu i ciał stałych – odpowiedni do pracy w warunkach przemysłowych (z wyłączeniem wilgoci).
• Wyprowadzenia Faston 250 (6,3x0,8 mm): szybki i pewny montaż wtykowy bez narzędzi – skraca czas instalacji i ułatwia serwis.

Zgodność z Normami

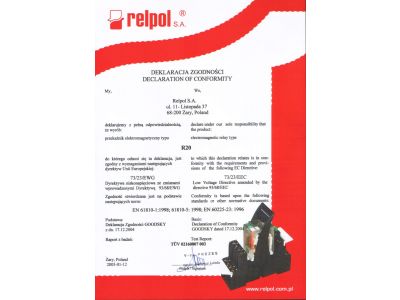

Przekaźnik zaprojektowano zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych. Produkt podlega rygorystycznym testom jakości w procesie produkcji. Przed montażem należy upewnić się, że parametry pracy (napięcie, prąd, kategoria przepięciowa) są dostosowane do danego zastosowania – brak podania konkretnych norm w dokumentacji nie zwalnia z odpowiedzialnego doboru zgodnie z ogólnymi przepisami branżowymi.

Zastosowanie

Małogabarytowy przekaźnik elektromagnetyczny 2Z 25 A sprawdza się wszędzie tam, gdzie wymagane jest niezawodne, galwanicznie odseparowane przełączanie obwodów niskiego i średniego napięcia. Kompaktowa obudowa i złącza Faston umożliwiają montaż w ograniczonych przestrzeniach szaf sterowniczych.

• Sterowanie odbiornikami rezystancyjnymi (grzałki, piece) i indukcyjnymi (silniki, cewki styczników) w instalacjach przemysłowych.
• Odseparowane przekazywanie sygnałów sterujących z PLC lub przekaźników pomocniczych do urządzeń wykonawczych.
• Łączenie obwodów sygnalizacji i alarmów w systemach automatyki budynkowej (BMS) – trwałe styki AgSnO2 zapewniają długą żywotność.
• Praca jako element buforowy w układach czasowych lub sekwencyjnych, gdzie wymagana jest dwubiegunowa separacja.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (eksploatacja urządzeń elektroenergetycznych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Przekaźnik mocowany jest na płycie montażowej za pomocą dwóch wkrętów M4 (nie są dołączone – dobierz wkręty odpowiednie do materiału podłoża). Podłączenia przewodów wykonaj za pomocą złączy Faston 250 – upewnij się, że konektory są całkowicie wciśnięte i zablokowane. Przekrój przewodów dobierz zgodnie z projektem instalacji oraz obowiązującymi normami (w zależności od prądu obciążenia i długości linii). Po zamontowaniu i podłączeniu sprawdź poprawność połączeń oraz brak zwarć przed przywróceniem napięcia.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie lub diodę LED sygnalizującą stan cewki? Nie, w dostępnych danych nie ma informacji o podświetleniu. Stan zadziałania można weryfikować mierząc napięcie na stykach lub kontrolując obwód cewki.
• Jaki stopień ochrony IP ma obudowa i czy można go stosować w pomieszczeniach wilgotnych? Obudowa zapewnia stopień ochrony IP50 – chroni przed pyłem i ciałami stałymi, ale nie przed wilgocią ani wodą. Nie zaleca się stosowania w miejscach narażonych na kondensację lub bezpośrednie zachlapanie.
• Czy styki pracują w trybie zwiernym (NO) czy rozwiernym (NC)? Przekaźnik wyposażony jest w dwa zestyki zwierne (2Z, normally open). Oznacza to, że po podaniu napięcia na cewkę styki zamykają obwód. W stanie spoczynku (bez napięcia na cewce) styki są otwarte.
