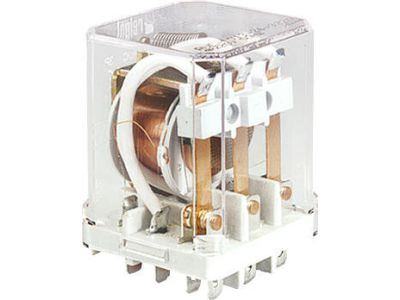

Przekaźnik elektromagnetyczny, małogabarytowy 24V, 16A, RUC-3013-HA-5024 | 858063 Relpol

Alternatywny kod produktu: RUC-3013-HA-5024

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny małogabarytowy RUC-3013-HA-5024 (symbol 858063) o szerokości 38,6 mm, przeznaczony do montażu poziomego na szynie 35 mm za pomocą adaptera H. Wyposażony w trzy zestyki przełączne (3P) o materiałze styków AgSnO2, umożliwia bezpieczne przełączanie obciążeń AC1 do 16 A / 250 V oraz DC-1 do 16 A / 24 V. Cewka zasilana napięciem 24 V AC gwarantuje pewne zadziałanie w typowych układach sterowania.

• 3 zestyki przełączne (3P): Umożliwiają niezależne sterowanie trzema obwodami, co zwiększa elastyczność konfiguracji instalacji.
• Prąd AC1 16 A / 250 V oraz DC-1 16 A / 24 V: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków (styki AgSnO2).
• Podłączenia Faston 250 (6,3x0,8 mm): Pozwalają na szybki i pewny montaż przewodów bez użycia narzędzi specjalnych.
• Szerokość 38,6 mm: Oszczędza miejsce w rozdzielnicy przy zachowaniu parametrów przemysłowych.
• Wymiary kompaktowe (46,8 x 38,6 x 66,1 mm): Ułatwiają zabudowę w ciasnych szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, co potwierdza zgodność z wymaganiami dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki trzem zestykom przełącznym i szerokiemu zakresowi prądów, przekaźnik RUC-3013-HA-5024 znajduje zastosowanie w różnorodnych układach automatyki i sterowania.

• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi w instalacjach budynkowych (oświetlenie, ogrzewanie, wentylacja).
• Generowanie impulsów do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych (przy użyciu zestyków pomocniczych).
• Realizacja prostych układów sekwencyjnych i logicznych w automatyce przemysłowej i budynkowej.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od instalacji. Urządzenie należy zamontować na szynie TH35 (DIN) za pomocą dostarczonego adaptera H. Podłączenia należy wykonać za pomocą zacisków Faston 250 (6,3x0,8 mm), używając przewodów o przekroju dobranym do wartości prądu obciążenia. Moment dokręcania (jeśli dotyczy) należy stosować zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy przekaźnik ma podświetlenie? Nie, przekaźnik RUC-3013-HA-5024 nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie. Stan pracy można monitorować za pomocą zewnętrznych wskaźników lub wbudowanych LED w sterowniku.
• Jaki stopień ochrony ma ten przekaźnik? Stopień ochrony wynosi IP00, co oznacza brak ochrony przed pyłem i wilgocią. Przekaźnik przeznaczony jest do montażu wewnątrz suchych, zamkniętych rozdzielnic i szaf sterowniczych.
• Jaki jest tryb pracy styków? Stykówki są przełączne (SPDT), co oznacza, że każdy zestyk może znajdować się w jednym z dwóch stanów: NO (normalnie otwarty) lub NC (normalnie zamknięty) w zależności od stanu cewki. Wyprowadzenia: 11(7)-12(1)-14(4); 21(8)-22(2)-24(5); 31(9)-32(3)-34(5).
