Przekaźnik elektromagnetyczny, małogabarytowy 12V, 30A, IP50, R20-3021-96-1012 | 2611748 Relpol

Alternatywny kod produktu: R20-3021-96-1012

Opis i Kluczowe Cechy

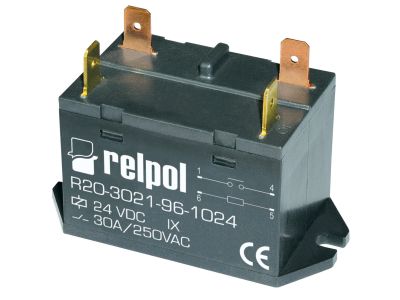

Przekaźnik elektromagnetyczny R20-3021-96-1012 (indeks 2611748) to małogabarytowe urządzenie przemysłowe w obudowie, wyposażone w jeden zestyk zwierny typu bridge (1Z) o prądzie 30 A AC1 przy 250 V oraz cewkę 12 V DC. Dzięki kompaktowym wymiarom 33 x 67 x 45,25 mm i stopniowi ochrony IP50 doskonale sprawdza się w szafach sterowniczych i rozdzielnicach wymagających niezawodnego przełączania dużych obciążeń.

• Prąd znamionowy AC1: 30 A / 250 V: Umożliwia bezpieczne sterowanie odbiornikami o znacznym poborze mocy, takimi jak silniki, grzałki czy oświetlenie, bez ryzyka przegrzania styków.
• Materiał styków AgSnO₂ (srebro z tlenkiem cyny): Zapewnia wysoką odporność na zgrzewanie i erozję łukową, co przekłada się na długą żywotność mechaniczną i elektryczną.
• Stopień ochrony IP50: Chroni przed wnikaniem kurzu i bryzgami wody, gwarantując niezawodną pracę w środowisku przemysłowym.
• Podłączenia Faston 250 (6,3 x 0,8 mm): Umożliwiają szybki i pewny montaż przewodów bez użycia dodatkowych narzędzi – idealne do aplikacji wymagających łatwej wymiany urządzenia.
• Montaż na płycie montażowej za pomocą dwóch wkrętów M4: Zapewnia stabilne i trwałe mocowanie w szafie sterowniczej, odporne na wibracje.

Zgodność z Normami

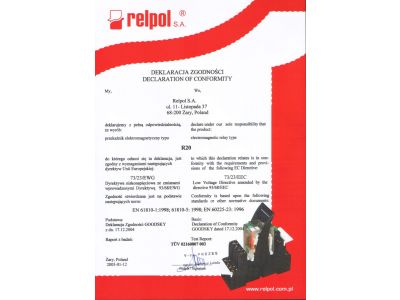

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN dla przemysłowych urządzeń przełączających. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Brak podanych konkretnych numerów norm w dokumentacji technicznej.

Zastosowanie

Przekaźnik znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów prądu zmiennego o napięciu do 250 V i prądzie do 30 A. Sprawdza się w układach sterowania i automatyki przemysłowej oraz budynkowej.

• Sterowanie odbiornikami dużej mocy: silniki elektryczne, grzałki, nagrzewnice, oświetlenie przemysłowe.
• Wysyłanie impulsów sterujących do styczników, przekaźników pomocniczych oraz wejść cyfrowych sterowników PLC.
• Sygnalizacja stanu pracy urządzeń w szafach sterowniczych (jako element wyjściowy).
• Automatyka budynkowa: sterowanie centralami wentylacyjnymi, pompami, bramami.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie mocuje się do płyty montażowej za pomocą dwóch wkrętów M4 (moment dokręcania należy sprawdzić w dokumentacji producenta). Przekrój przewodów należy dobrać do prądu obciążenia (min. 4 mm² dla 30 A przy 250 V). Do podłączenia przewodów stosować złącza Faston 250 (6,3 x 0,8 mm): wejście cewki – wyprowadzenia 5-6, zestyk – wyprowadzenia 1-4.

FAQ

• Czy przekaźnik posiada podświetlenie lub wskaźnik stanu? Nie, przekaźnik nie jest wyposażony we wbudowane podświetlenie. Sygnalizacja zadziałania wymaga zastosowania oddzielnego wskaźnika np. LED lub lampki w obwodzie sterowniczym.
• Jaki stopień ochrony ma ten przekaźnik? Urządzenie posiada stopień ochrony IP50 – oznacza to ochronę przed pyłem oraz bryzgami wody, dzięki czemu nadaje się do pracy w typowych warunkach przemysłowych, ale nie może być zanurzane ani narażane na silne strumienie wody.
• Jaki jest tryb pracy styku? Przekaźnik wyposażony jest w jeden normalnie otwarty zestyk zwierny (1Z, typu „bridge” dwuprzerwowy). Styk zwiera się po podaniu napięcia na cewkę (12 V DC) i rozłącza po zaniku napięcia.
