Przekaźnik elektromagnetyczny, małogabarytowy 12V, 25A, IP50, R20-3022-96-1012 | 2611751 Relpol

Alternatywny kod produktu: R20-3022-96-1012

Opis i Kluczowe Cechy

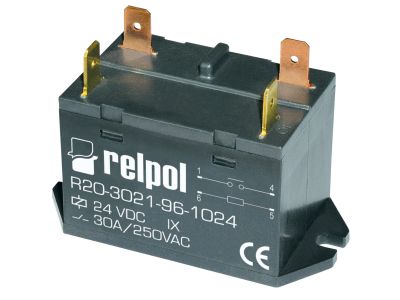

Przekaźnik elektromagnetyczny małogabarytowy w obudowie, model R20-3022-96-1012 (numer katalogowy 2611751), przeznaczony do przemysłowych aplikacji sterowniczych. Wyposażony w dwa zestyki zwierne typu bridge (dwuprzerwowe) o obciążalności prądowej AC1 25 A przy napięciu 250 V AC, co pozwala na bezpieczne przełączanie obciążeń o znacznym poborze mocy bez ryzyka przegrzania styków. Napięcie cewki wynosi 12 V DC, a materiały styków AgSnO2 gwarantują wysoką odporność na zużycie i stabilność elektryczną. Stopień ochrony IP50 zabezpiecza wnętrze przed pyłem i bryzgami wody. Wymiary 33 x 67 x 45,25 mm ułatwiają zabudowę w ograniczonej przestrzeni. Montaż odbywa się na płycie montażowej za pomocą dwóch wkrętów M4.

• Dwa zestyki zwierne (2Z) typu bridge: Zapewniają dwuprzerwowe rozłączanie obwodu, co zwiększa bezpieczeństwo i niezawodność w aplikacjach wymagających podwójnego odcięcia.
• Obciążalność prądowa AC1 25 A / 250 V AC: Umożliwia sterowanie silnikami, grzałkami, oświetleniem i innymi odbiornikami o prądzie do 25 A bez ryzyka przeciążenia styków.
• Styki wykonane z AgSnO2: Materiał o wysokiej odporności na erozję łukową i niskiej rezystancji przejścia, co wydłuża żywotność przekaźnika w cyklach łączeniowych.
• Stopień ochrony IP50: Chroni przed osadzaniem się pyłu i bryzgami wody, umożliwiając pracę w warunkach przemysłowych o podwyższonym zapyleniu.
• Podłączenia wsuwkowe Faston 250 (6,3x0,8 mm): Ułatwiają szybki i pewny montaż przewodów bez użycia narzędzi, przyspieszając instalację i serwis.
• Kompaktowe wymiary 33 x 67 x 45,25 mm: Pozwalają na oszczędność miejsca w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

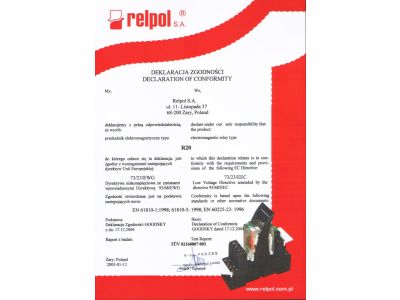

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej stosowanych w przemyśle. Montaż i użytkowanie powinny odbywać się zgodnie z zaleceniami producenta oraz przepisami krajowymi.

Zastosowanie

Przekaźnik R20-3022-96-1012 znajduje zastosowanie w układach automatyki przemysłowej, sterowania maszynami oraz w systemach zabezpieczeń. Dzięki parametrom 12 V DC / 25 A AC1 doskonale sprawdza się jako element wykonawczy w obwodach sterowania silnikami, ogrzewaniem, oświetleniem oraz sygnalizacją.

• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi (np. grzałki, małe silniki) bezpośrednio z wyjść sterowników PLC lub przekaźników pośredniczących.
• W aplikacjach wymagających podwójnego rozłączania obwodu (2Z) – np. w systemach bezpieczeństwa, gdzie potrzebna jest redundancja styków.
• W szafach sterowniczych i rozdzielnicach przemysłowych, gdzie ograniczona przestrzeń wymaga małogabarytowych komponentów.
• W układach automatyki budynkowej do załączania oświetlenia, wentylacji lub pomp – przy zasilaniu cewki 12 V DC z akumulatorów lub zasilaczy buforowych.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Urządzenie mocuje się do płyty montażowej za pomocą dwóch wkrętów M4 (otwory montażowe o rozstawie zgodnym z wymiarami). Przekrój przewodów należy dobrać do prądu obciążenia (min. 4 mm² dla 25 A przy zasilaniu). Podłączenia wykonuje się za pomocą złączy Faston 250 (6,3x0,8 mm) – należy upewnić się, że wsuwki są prawidłowo zaciśnięte na przewodach i całkowicie wciśnięte w gniazda przekaźnika. Moment dokręcania wkrętów montażowych – zgodnie z dokumentacją producenta (zwykle 1,2–1,5 Nm dla M4). Nie przekraczać maksymalnego prądu i napięcia podanego na etykiecie. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy przekaźnik ma podświetlenie lub diodę LED sygnalizującą stan cewki? Nie. Model R20-3022-96-1012 nie posiada wbudowanego wskaźnika optycznego. Stan załączenia można sprawdzić mierząc napięcie na cewce (12 V DC) lub testując ciągłość styków.
• Jaki jest stopień ochrony obudowy? IP50 – oznacza ochronę przed pyłem (ograniczone wnikanie) oraz ochronę przed bryzgami wody. Przekaźnik może być montowany w suchych pomieszczeniach przemysłowych, ale nie nadaje się do pracy w środowisku o stałym zachlapaniu lub zanurzeniu.
• Jakie są tryby pracy styków? Styki są zwierne (NO – normalnie otwarte), typu bridge (dwuprzerwowe). Po podaniu napięcia na cewkę 12 V DC zamykają obwód między wyprowadzeniami 1-2 oraz 3-4. Po zaniku napięcia wracają do stanu otwartego. Praca tylko w trybie ciągłym (nie są przystosowane do przełączania dużych obciążeń indukcyjnych bez dodatkowego tłumienia łuku).
