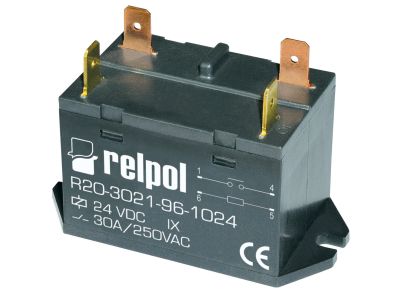

Przekaźnik elektromagnetyczny, małogabarytowy 115V, 30A, IP50, R20-3021-96-5115 | 2611756 Relpol

Alternatywny kod produktu: R20-3021-96-5115

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny małogabarytowy o symbolu 2611756 (R20-3021-96-5115) przeznaczony do przemysłowych aplikacji przełączających. Wyposażony w jeden zestyk zwierny typu „bridge” (dwuprzerwowy) o obciążalności 30 A przy 250 V AC (kategoria AC1) – zapewnia niezawodną pracę w obwodach o znacznym prądzie bez ryzyka przegrzania styków. Cewka zasilana napięciem 115 V AC. Obudowa o stopniu ochrony IP50 chroni przed pyłem i kroplami wody. Kompaktowe wymiary 33 x 67 x 45,25 mm ułatwiają zabudowę w szafach sterowniczych.

• Zestyk 1Z (zwierny, dwuprzerwowy): Dwukrotne przerywanie obwodu zwiększa bezpieczeństwo odłączenia i trwałość łączeniową w porównaniu do styków jednoprzerwowych.
• Prąd AC1 30 A / napięcie 250 V AC: Wysoka obciążalność pozwala na bezpośrednie sterowanie odbiornikami dużej mocy, np. grzałkami, silnikami czy oświetleniem.
• Materiał styków AgSnO2: Stopy srebra z tlenkiem cyny zapewniają odporność na erozję łukową i długą żywotność mechaniczną.
• Stopień ochrony IP50: Obudowa zabezpiecza przed dostępem pyłu i kropli wody, umożliwiając montaż w środowiskach przemysłowych o podwyższonym zapyleniu.
• Podłączenie Faston 250 (6,3x0,8 mm): Szybkie i pewne łączenie przewodów bez użycia narzędzi, ułatwia serwis i wymianę przekaźnika.

Zgodność z Normami

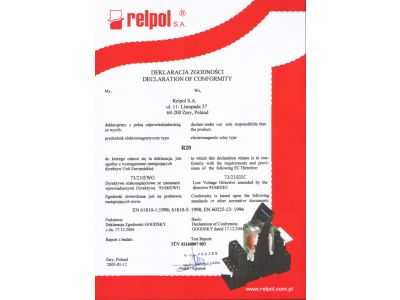

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada deklarację zgodności CE. Spełnia wymagania dotyczące bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej (EMC) dla aparatury przemysłowej. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują bezawaryjną pracę w typowych warunkach przemysłowych.

Zastosowanie

Uniwersalny przekaźnik małogabarytowy sprawdza się w układach sterowania i automatyki, gdzie wymagana jest niezawodna separacja galwaniczna oraz przełączanie obciążeń o prądzie do 30 A.

• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi (grzałki, silniki, wentylatory) w maszynach i szafach sterowniczych.
• Generowanie impulsów sterujących dla styczników, przekaźników pomocniczych lub wejść PLC.
• Zastosowania w automatyce budynkowej – włączanie oświetlenia, ogrzewania, rolet w obwodach o podwyższonym prądzie.
• Sygnalizacja i przełączanie obwodów pomocniczych w systemach alarmowych i bezpieczeństwa.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez personel posiadający odpowiednie kwalifikacje SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na płycie montażowej za pomocą dwóch wkrętów M4 (otwory montażowe zgodne z wymiarami obudowy). Moment dokręcania należy stosować zgodnie z danymi zawartymi w dokumentacji technicznej producenta. Do podłączenia przewodów używaj złącz Faston 250 (6,3x0,8 mm) – zapewnij ich prawidłowe zablokowanie. Przekrój przewodów dobierz do prądu obciążenia (zalecany min. 4 mm² dla 30 A). Po zamontowaniu sprawdź poprawność działania styku i izolacji.

FAQ

• Czy przekaźnik jest wyposażony w podświetlenie LED? Nie, model R20-3021-96-5115 nie posiada wbudowanego podświetlenia. Stan załączenia cewki można kontrolować napięciomierzem na wyprowadzeniach 5-6.
• Jaki stopień ochrony ma obudowa? Obudowa zapewnia stopień ochrony IP50, co oznacza ochronę przed pyłem oraz kroplami wody padającymi pionowo. Nie jest odporny na bezpośrednie strumienie wody ani zanurzenie.
• W jakim trybie pracuje zestyk? Zestyk jest normalnie otwarty (NO, zwierny) – po podaniu napięcia na cewkę (115 V AC) styki zwierają wyprowadzenia 1-4. Po zaniku napięcia wracają do stanu rozwarcia.
