Przekaźnik elektromagnetyczny, małogabarytowy 110V, 25A, IP50, R20-3022-96-1110 | 2611753 Relpol

Alternatywny kod produktu: R20-3022-96-1110

Opis i Kluczowe Cechy

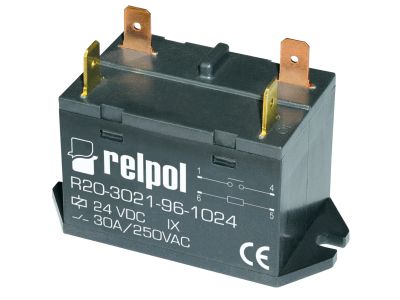

Przekaźnik elektromagnetyczny małogabarytowy o symbolu 2611753 (R20-3022-96-1110) w obudowie przystosowanej do montażu na płycie montażowej. Wyposażony w dwa zestyki zwierne typu bridge (dwuprzerwowe) o obciążalności AC1 25 A/250 V i cewkę na napięcie stałe 110 V DC. Stopień ochrony IP50 zapewnia ochronę przed osadzaniem kurzu wewnątrz obudowy, co przekłada się na długą i bezawaryjną pracę w trudnych warunkach przemysłowych. Kompaktowe wymiary 33 x 67 x 45,25 mm ułatwiają zabudowę w niewielkich przestrzeniach szaf sterowniczych.

• Dwa zestyki zwierne (2Z, bridge dwuprzerwowe): umożliwiają jednoczesne przełączanie dwóch niezależnych obwodów, co zwiększa funkcjonalność przy sterowaniu odbiornikami.
• Prąd znamionowy AC1 25 A / 250 V: gwarantuje bezpieczne załączanie i wyłączanie obciążeń rezystancyjnych i silnie obciążonych styczników bez ryzyka przegrzania styków.
• Materiał styków AgSnO2: odporny na działanie łuku elektrycznego i erozję, co zapewnia długą żywotność łączeniową nawet przy częstych cyklach pracy.
• Cewka 110 V DC: napięcie sterujące zgodne z typowymi układami automatyki przemysłowej zasilanymi z obwodów stałoprądowych.
• Stopień ochrony IP50: skuteczna bariera dla pyłu zawieszonego w powietrzu, dzięki czemu przekaźnik sprawdza się w rozdzielnicach i szafach sterowniczych o podwyższonym zapyleniu.

Zgodność z Normami

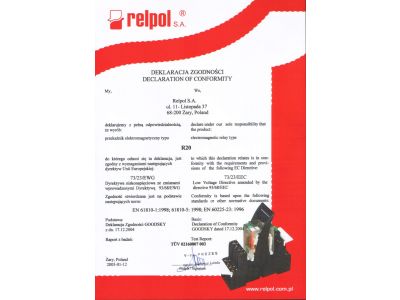

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony certyfikatem CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami dla przemysłowych przekaźników elektromagnetycznych, co gwarantuje niezawodność w aplikacjach automatyki i sterowania.

Zastosowanie

Dzięki uniwersalnym parametrom przekaźnik nadaje się do wielu zadań w przemyśle i instalacjach budynkowych, szczególnie tam, gdzie wymagana jest separacja galwaniczna obwodów sterowania i wykonawczych.

• Sterowanie odbiornikami rezystancyjnymi, np. grzałkami, wentylatorami, oświetleniem w obwodach AC1.
• Generowanie impulsów sterujących dla styczników, przekaźników pomocniczych lub wejść PLC w systemach automatyki.
• Zastosowania w sygnalizacji i monitoringu – przełączanie obwodów sygnałowych w szafach sterowniczych.
• Automatyka budynkowa – sterowanie urządzeniami w rozdzielnicach piętrowych i centralach wentylacyjnych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia we wszystkich obwodach. Przekaźnik mocuje się do płyty montażowej za pomocą dwóch wkrętów M4 (moment dokręcania zgodnie z dokumentacją producenta). Podłączenia wykonuje się za pomocą złączek Faston 250 (6,3 x 0,8 mm). Przekrój przewodów dobierać zgodnie z obowiązującymi przepisami, biorąc pod uwagę prąd 25 A i dopuszczalne spadki napięcia. Po montażu zaleca się sprawdzenie poprawności połączeń i izolacji.

FAQ

• Czy przekaźnik jest przystosowany do montażu na szynie TH35? Nie – dane techniczne wskazują montaż na płycie montażowej za pomocą dwóch wkrętów M4. Do zastosowania na szynie DIN wymagana jest dodatkowa podstawka lub adapter (nie wchodzi w skład zestawu).
• Jaki jest stopień ochrony przekaźnika? IP50 – oznacza pełną ochronę przed wnikaniem pyłu, ale brak ochrony przed wilgocią. Urządzenie należy instalować w suchych pomieszczeniach lub w obudowie o wyższym IP.
• Jakie napięcie sterujące jest wymagane? Cewka przystosowana jest do napięcia stałego 110 V DC. Przyłożenie napięcia AC może spowodować uszkodzenie lub niewłaściwe działanie.
