Przekaźnik elektromagnetyczny, 2Z 16A, montaż podtynkowy,w obud.PDT,U=7-30VAC / 9-40VDC | PP-2Z-24V F&F

Opis i Kluczowe Cechy

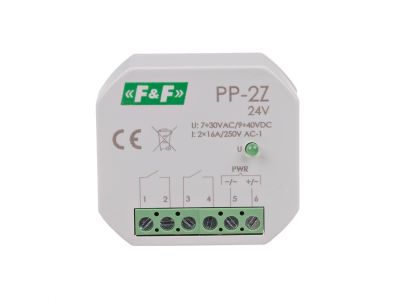

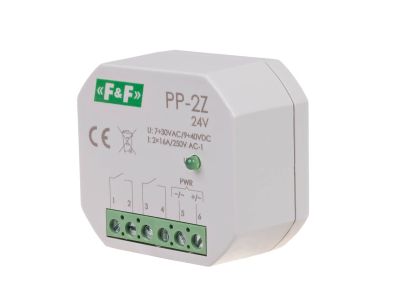

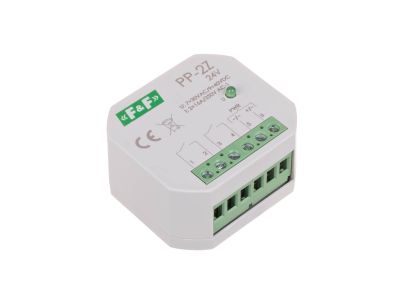

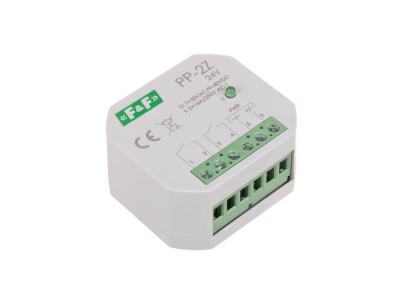

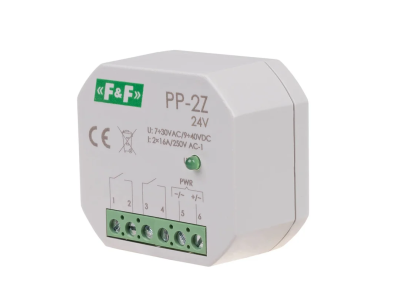

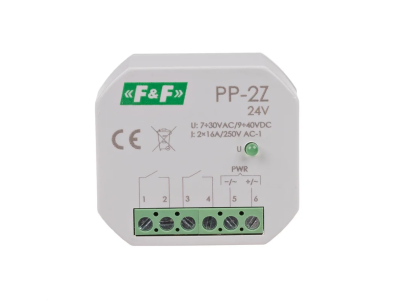

Przekaźnik elektromagnetyczny PP-2Z-24V to kompaktowe urządzenie z dwoma stykami zwiernymi (2NO) o maksymalnym prądzie obciążenia AC-1 do 16 A, zaprojektowane do montażu bezpośrednio w puszce podtynkowej Ø60. Uniwersalny zakres napięcia zasilania (7–30 V AC / 9–40 V DC) oraz małe wymiary (48×43 mm, wys. 25 mm) czynią go elastycznym rozwiązaniem do sterowania odbiornikami w instalacjach przemysłowych i domowych.

• Napięcie zasilania 7–30 V AC / 9–40 V DC: umożliwia pracę zarówno w obwodach prądu przemiennego, jak i stałego, co upraszcza dobór zasilania w różnych aplikacjach.
• Maksymalny prąd obciążenia AC-1 16 A: zapewnia bezpieczne przełączanie odbiorników o znacznym obciążeniu bez ryzyka przegrzania styków.
• Konfiguracja styków 2 × NO (2Z): dwa niezależne styki zwierne z separacją galwaniczną od cewki, umożliwiające sterowanie dwoma obwodami jednocześnie.
• Trwałość mechaniczna min. 5×10⁶ cykli: gwarantuje długą żywotność i niezawodność w aplikacjach wymagających częstego przełączania.
• Montaż w puszce podtynkowej Ø60: kompaktowa obudowa (48×43 mm) pozwala na łatwą instalację w standardowych puszkach, oszczędzając miejsce w rozdzielnicy lub puszce instalacyjnej.
• Niski pobór mocy 0,6 W: minimalne obciążenie źródła sterującego, idealne do układów PLC i sterowników.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowej (LVD) oraz kompatybilności elektromagnetycznej (EMC). Posiada certyfikat CE. Wykonany zgodnie z ogólnymi normami europejskimi dla aparatury modułowej i przekaźników instalacyjnych.

Zastosowanie

Przekaźnik PP-2Z-24V znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obciążeń w instalacjach sterowania i automatyki.

• Sterowanie odbiornikami (oświetlenie, silniki, zawory) z poziomu sterownika PLC lub systemu automatyki budynkowej.
• Impulsowe załączanie styczników i przekaźników mocy w szafach sterowniczych.
• Sygnalizacja stanu urządzeń w tablicach synoptycznych i panelach operatorskich.
• Automatyka budynkowa – sterowanie bramami, roletami, ogrzewaniem i wentylacją.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Urządzenie montować w puszce podtynkowej o średnicy Ø60 mm na przewodach o maksymalnym przekroju 2,5 mm². Zaciski śrubowe dokręcać momentem 0,4 Nm zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia i warunków środowiskowych.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie stanu? Produkt nie posiada wbudowanego podświetlenia. Stan załączenia można sygnalizować zewnętrznie, np. za pomocą lampki kontrolnej podłączonej równolegle do cewki.
• Jaki stopień ochrony ma przekaźnik? Stopień ochrony obudowy to IP20, co oznacza ochronę przed ciałami stałymi powyżej 12 mm (np. palce) – produkt przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnic lub puszek instalacyjnych.
• Czy styki są zwierne czy rozwierne? Styki są zwierne (NO – normalnie otwarte). Zwierają się po podaniu napięcia sterującego na cewkę. Nie ma opcji styku rozwiernego (NC) w tym modelu.
