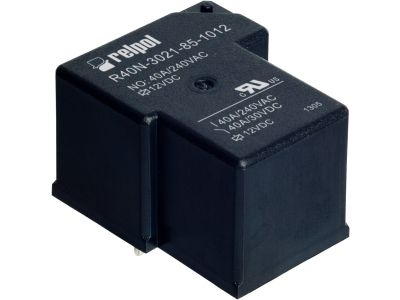

Przekaźnik elektromagnetyczny 110V, 40A, IP40, R40N-3021-25-1110 | 2614863 Relpol

Alternatywny kod produktu: R40N-3021-25-1110

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny R40N-3021-25-1110 (numer katalogowy 2614863) to przemysłowy przekaźnik przeznaczony do montażu na płytce drukowanej. Wyposażony w jeden zestyk zwierny 1Z (wyprowadzenia 11-12-14) o obciążalności prądowej AC1 40 A / 240 V oraz DC1 40 A / 30 V, przy napięciu cewki 110 V DC (wyprowadzenia A1-A2). Stopień ochrony IP40 oraz wysokość 20,5 mm ułatwiają integrację w kompaktowych układach sterowania.

• Zestyk 1Z (zwierny): Niezawodne załączanie i przewodzenie prądu w obwodach sterowania bez ryzyka zwarć.
• Obciążalność prądowa 40 A (AC1) / 40 A (DC1): Bezpieczna praca w obwodach o znacznym obciążeniu, przy zachowaniu niskiego nagrzewania styków.
• Napięcie cewki 110 V DC: Pełna kompatybilność z typowymi napięciami sterowania w instalacjach automatyki przemysłowej.
• Materiał styków AgSnO2: Wysoka odporność na erozję łukową i długotrwała niezawodność łączeń, nawet przy częstym przełączaniu.
• Stopień ochrony IP40 i wysokość 20,5 mm: Ochrona przed ciałami stałymi o średnicy powyżej 1 mm, umożliwiająca bezpieczną pracę w osłoniętych szafach sterowniczych i na płytkach PCB.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm europejskich (standard DIN) oraz posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach przemysłowych i komercyjnych, spełniając podstawowe wymogi bezpieczeństwa dla aparatury łączeniowej.

Zastosowanie

Przekaźnik R40N-3021-25-1110 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna separacja galwaniczna i załączanie dużych prądów z sygnałów niskonapięciowych. Sprawdza się zarówno w układach sterowania, jak i bezpośrednim przełączaniu odbiorników.

• Sterowanie silnikami, grzałkami i innymi odbiornikami o prądzie do 40 A w obwodach AC/DC.
• Generowanie impulsów załączających do styczników, przekaźników pomocniczych lub modułów PLC w szafach sterowniczych.
• Sygnalizacja stanu pracy urządzeń (załączanie lamp ostrzegawczych, sygnalizatorów).
• Automatyka budynkowa i przemysłowa – np. sterowanie oświetleniem, wentylacją lub bramami w systemach 24/110 V DC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie we wszystkich biegunach. Przekaźnik przeznaczony jest do lutowania na płytce drukowanej (PCB) – należy przestrzegać zaleceń producenta dotyczących temperatury lutowania i czasu nagrzewania. Przekrój przewodów (ścieżek PCB) dobrać do prądu obciążenia (min. 6 mm² dla 40 A). Nie przekraczać parametrów znamionowych cewki (110 V DC) i styków.

FAQ

• Czy przekaźnik posiada podświetlenie LED cewki? W dostarczonych danych nie ma informacji o podświetleniu – urządzenie nie zawiera wbudowanego wskaźnika LED. Do sygnalizacji stanu cewki można zastosować zewnętrzną diodę szeregową z cewką.
• Jaki jest stopień ochrony przekaźnika? Deklarowany stopień ochrony wynosi IP40 – oznacza to ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm, brak ochrony przed wilgocią. Przekaźnik należy montować w suchych, osłoniętych obudowach (np. szafy sterownicze IP54 lub wyższe).
• Jaki tryb pracy ma zestyk? Jest to jeden zestyk zwierny (1Z, typu NO – normally open). Oznacza to, że w stanie spoczynku (cewka niezasilona) styki 11-12-14 są rozwarte; po podaniu napięcia na cewkę styki zwierają się, umożliwiając przepływ prądu.
