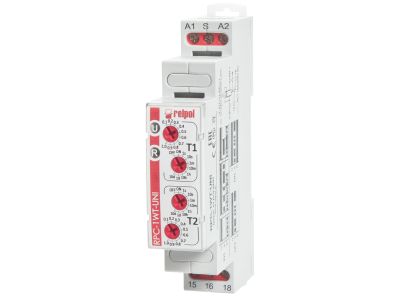

Przekaźnik dwuczasowy jednofunkcyjny 12/240V, 16A, RPC-1SA-UNI | 863190 Relpol

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Relpol

Producent

Relpol

Kod

1336084

EAN

5900005230486

Kod Producenta

863190

Przekaźnik dwuczasowy jednofunkcyjny 12/240V, 16A, RPC-1SA-UNI

Informacja o Produkcie

Alternatywny kod produktu: RPC-1SA-UNI

Opis i Kluczowe Cechy

Przekaźnik dwuczasowy RPC-1SA-UNI (symbol 863190) to jednofunkcyjne urządzenie sterujące zasilane uniwersalnym napięciem 12...240V AC/DC. Rozwiązanie dedykowane do załączania obwodów z nastawionymi czasami T1 i T2, sterowane zestykiem S. Wyjście 1P (jeden styk przełączny) o obciążalności 16A zapewnia niezawodne połączenie w instalacjach sterujących. Osiem niezależnych zakresów czasowych (od milisekund do godzin) pozwala na precyzyjne dostosowanie parametrów pracy.

Uniwersalne zasilanie 12...240V AC/DC: Kompatybilność z różnymi napięciami zasilania – eliminuje potrzebę stosowania oddzielnych przekaźników dla różnych standardów sieciowych.
Funkcja WsWa (załączenie na nastawione czasy T1 i T2): Umożliwia automatyzację procesów zależnych od dwóch odrębnych interwałów czasowych, np. opóźnione załączenie i wyłączenie obwodu.
Wyjście 1P 16A: Przekaźnik obsługuje obciążenia do 16A, co pozwala na sterowanie większością urządzeń i obwodów pomocniczych w szafach sterowniczych.
8 niezależnych zakresów czasowych: Szeroki wybór nastaw (od 0,1s do 100h) dostosowuje przekaźnik do różnych aplikacji – od szybkich procesów po długotrwałe cykle pracy.
Sterowanie zestykiem S: Proste i niezawodne uruchamianie przekaźnika poprzez zwarcie styku S, co upraszcza integrację z istniejącymi systemami sterowania.

Zgodność z Normami

Przekaźnik RPC-1SA-UNI spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt posiada deklarację zgodności CE, co potwierdza jego gotowość do stosowania w instalacjach niskonapięciowych.

Zastosowanie

Przekaźnik dwuczasowy RPC-1SA-UNI znajduje zastosowanie w układach sterowania, automatyce budynkowej, przemysłowych systemach maszynowych oraz instalacjach wymagających precyzyjnego sterowania czasowego.

Sterowanie oświetleniem z opóźnionym wyłączeniem (np. klatki schodowe, korytarze).
Automatyzacja procesów produkcyjnych zależnych od dwóch interwałów czasowych (np. cykle mycia, suszenia).
Zasilanie rezerwowe urządzeń o krytycznym czasie pracy (np. pompy, wentylatory).
Systemy alarmowe i zabezpieczające wymagające opóźnionego załączenia/wyłączenia.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia zasilania. Urządzenie należy zamontować na szynie DIN (35mm) lub w obudowie o odpowiednim stopniu ochrony. Zasilanie podłączyć zgodnie z oznaczeniami na schemacie (zaciski L/N dla napięcia AC, +/– dla DC). Nastawy czasów T1 i T2 wykonać zgodnie z dokumentacją techniczną, unikając jednocześnie zaciskania przewodów o przekroju większym niż 2,5 mm². Przed uruchomieniem sprawdzić poprawność połączeń i ustawień.

FAQ

Czy przekaźnik RPC-1SA-UNI wymaga zewnętrznego zasilania sterowania? Nie – zasilanie sterowania odbywa się z tego samego napięcia co główne obwód zasilania (12...240V AC/DC), co upraszcza instalację.
Jakie jest maksymalne obciążenie styku? Przekaźnik obsługuje obciążenie ciągłe do 16A przy napięciu 250V AC (AC1) i 24V DC (DC13).
Czy można regulować zakresy czasowe T1 i T2 niezależnie? Tak – oba czasy są nastawiane osobno, co pozwala na dowolne konfiguracje opóźnień (np. T1=5s, T2=30s).
