Przekaźnik dołączający w obudowie przemysłowej 2 zestyki przełączne AC/DC 24-240V przyłącze sprężyn. | 3RQ2000-2BW00 Siemens

Alternatywny kod produktu: 3RQ20002BW00

Opis i Kluczowe Cechy

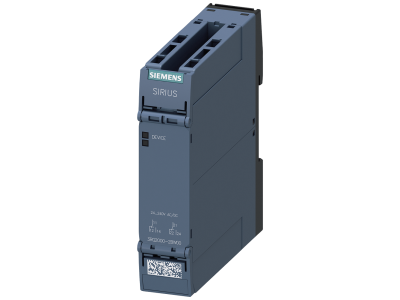

Przekaźnik dołączający 3RQ2000-2BW00 z serii SIRIUS 3RQ2 to urządzenie w obudowie przemysłowej wyposażone w 2 zestyki przełączne. Dzięki szerokiemu zakresowi napięcia wejściowego AC/DC 24-240 V może być stosowany uniwersalnie w różnych układach sterowania. Przyłącze sprężynowe (Push-in) umożliwia szybkie i bezproblemowe okablowanie, a zdejmowane zaciski ułatwiają wymianę urządzenia. Szerokość modułu nie została podana w danych producenta, ale standardowo przekaźniki przemysłowe mieszczą się w typowej szerokości dla aparatury modułowej.

• Szeroki zakres napięcia wejściowego AC/DC 24-240 V: redukcja wariantów magazynowych i uniwersalne zastosowanie w instalacjach prądu przemiennego i stałego bez konieczności doboru dedykowanego przekaźnika.
• 2 zestyki przełączne (2x CO): umożliwiają realizację wielu funkcji przełączających w jednym urządzeniu, co zmniejsza liczbę potrzebnych elementów w szafie sterowniczej.
• Przyłącze sprężynowe Push-in: szybkie okablowanie bez użycia narzędzi – oszczędność czasu podczas montażu i serwisu.
• Wysoka niezawodność styku nawet przy niskich prądach: gwarantuje stabilne działanie w układach sterowania, gdzie występują małe obciążenia.
• Zdejmowane zaciski: łatwa wymiana przekaźnika bez konieczności demontażu okablowania – minimalizacja przestojów.

Zgodność z Normami

Przekaźnik 3RQ2000-2BW00 jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt zaprojektowano zgodnie z wymaganiami dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Przekaźnik dołączający SIRIUS 3RQ2 przeznaczony jest do sprzęgania sygnałów sterujących w układach automatyki. Sprawdza się w wielu scenariuszach:

• Sterowanie odbiornikami w szafach sterowniczych i rozdzielnicach – bezpośrednie załączanie cewek styczników, przekaźników pomocniczych lub modułów PLC.
• Sygnalizacja stanu – generowanie sygnałów potwierdzenia dla układów nadrzędnych.
• Automatyka budynkowa – sterowanie oświetleniem, żaluzjami, systemami HVAC.
• Zastąpienie starszych serii (np. 3RS18) – modernizacja istniejących instalacji przy zachowaniu kompatybilności wymiarowej i funkcjonalnej.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Zaciski sprężynowe Push-in umożliwiają szybkie podłączenie przewodów – należy stosować przewody o przekroju dostosowanym do prądu obciążenia. Moment dokręcania nie dotyczy zacisków sprężynowych; producent nie podał dodatkowych wytycznych – zaleca się przestrzeganie ogólnych zasad dla tego typu połączeń. Po zamontowaniu sprawdź poprawność okablowania i izolacji.

FAQ

• Jaki jest stopień ochrony przekaźnika 3RQ2000-2BW00? Producent nie podaje konkretnego stopnia IP w udostępnionych danych. Standardowo przekaźniki w obudowie przemysłowej montowane wewnątrz rozdzielnic mają stopień ochrony IP20. Aby uzyskać dokładne informacje, sprawdź kartę katalogową producenta.
• Czy przekaźnik posiada podświetlenie lub diodę LED sygnalizującą stan załączenia? W dostępnych danych nie ma informacji o podświetleniu. Sugerujemy sprawdzenie dokumentacji technicznej lub zapytanie producenta.

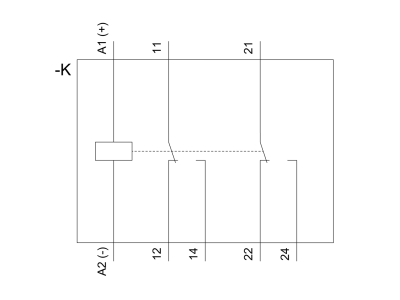

• Jaki jest tryb pracy styków – czy są to styki normalnie otwarte (NO) czy przełączne (CO)? Przekaźnik wyposażony jest w 2 zestyki przełączne (ang. changeover, CO), co oznacza, że każdy zestyk ma wspólny, normalnie zamknięty (NC) i normalnie otwarty (NO) – umożliwia to elastyczne konfiguracje.
