Przekaźnik do sterowania pompą zakres 1-10A 230V/208…480V AC | RM35BA10 Schneider Electric

Opis i Kluczowe Cechy

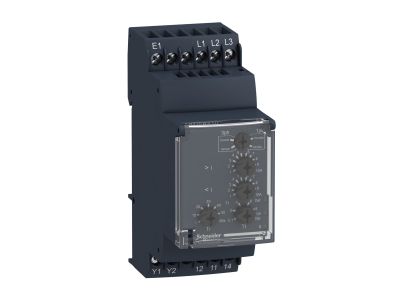

Przekaźnik do sterowania pompą RM35BA10 firmy Schneider Electric to zaawansowane urządzenie z serii Zelio Control, przeznaczone do monitorowania i kontroli pracy pomp w instalacjach przemysłowych i budynkowych. Urządzenie pracuje w zakresie pomiarowym 1-10 A przy napięciu zasilania 208…480 V AC, co pozwala na elastyczne dopasowanie do różnych obwodów. Dzięki szerokości 35 mm (standardowy moduł 3-biegunowy) zajmuje tyle samo miejsca co wyłącznik modularny, ułatwiając projektowanie rozdzielnic.

• Zakres pomiarowy 1-10 A: Umożliwia precyzyjne monitorowanie prądu pompy i wykrywanie nieprawidłowości (np. suchobieg, przeciążenie) zanim spowodują one uszkodzenie urządzenia, redukując koszty konserwacji i przestoje.
• Napięcie zasilania 208…480 V AC: Szeroki zakres napięć zapewnia kompatybilność z wieloma sieciami przemysłowymi i budynkowymi bez konieczności stosowania dodatkowych zasilaczy.
• Szerokość 35 mm: Taki sam rozmiar jak 3-biegunowy wyłącznik nadprądowy – upraszcza projekt panelu, oszczędza miejsce w rozdzielnicy i ułatwia zabudowę.
• Zintegrowana dioda LED: Wskazuje stan sterowania (np. załączenie, błąd), co pozwala na szybką identyfikację problemów i usprawnia serwis.
• Funkcja wyboru pamięci i uszczelniana przezroczysta pokrywa: Umożliwia zapamiętanie ustawień oraz zabezpiecza trymery śrubowe przed przypadkową zmianą, zwiększając bezpieczeństwo i spokój ekipy konserwującej.

Zgodność z Normami

Przekaźnik RM35BA10 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Wyrób spełnia wymagania dyrektyw niskonapięciowej i EMC, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych. Montaż oraz użytkowanie powinny odbywać się zgodnie z dokumentacją producenta.

Zastosowanie

Dzięki uniwersalnej charakterystyce przekaźnik RM35BA10 sprawdza się w wielu scenariuszach automatyki i sterowania – od prostych instalacji pompowych po rozbudowane systemy przemysłowe.

• Sterowanie i ochrona pomp w systemach wodociągowych, kanalizacyjnych i nawodnieniowych (wykrywanie suchobiegu, przeciążenia).
• Monitorowanie prądu w silnikach i odbiornikach w automatyce budynkowej (klimatyzacja, wentylacja, windy).
• Wymiana starszych, przestarzałych sterowników w istniejących instalacjach – bez potrzeby stosowania kosztownego sterownika PLC.
• Zastosowania w branżach: podnoszenie, pakowanie, tekstylia, uzdatnianie wody – jako element paneli sterowania maszynami.

Wskazówki Montażowe

Montaż przekaźnika RM35BA10 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Momenty dokręcania zacisków oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – nie stosuj przewodów o przekroju mniejszym niż zalecany dla prądu obciążenia.

FAQ

• Jaki jest zakres napięcia zasilania przekaźnika RM35BA10? Napięcie zasilania wynosi od 208 V do 480 V AC – sprawdza się zarówno w sieciach 230 V, jak i 400 V (międzyfazowe).
• Czy przekaźnik ma podświetlenie LED informujące o stanie? Tak, wyposażono go w zintegrowaną diodę LED sygnalizującą stan sterowania (np. załączenie, błąd), co ułatwia szybką diagnostykę.
• Jaką szerokość modułu ma ten przekaźnik? Szerokość wynosi 35 mm, co odpowiada standardowemu 3-biegunowemu wyłącznikowi modularnemu – łatwo go zabudować w rozdzielnicy obok innych aparatów.
