Przekaźnik do inwerterów solarnych i aplikacji wysokoprądowych 18V, 35A, RS35-3022-25-1018 | 859169 Relpol

Alternatywny kod produktu: RS35-3022-25-1018

Opis i Kluczowe Cechy

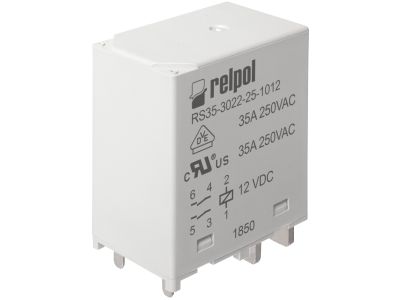

Przekaźnik wysokoprądowy o symbolu 859169 (RS35-3022-25-1018) przeznaczony do inwerterów solarnych oraz aplikacji wymagających niezawodnego łączenia dużych prądów. Wyposażony w dwa zestyki zwierne (2Z) o obciążalności trwałej 35 A, co pozwala na bezpieczne sterowanie obwodami o znacznym obciążeniu bez ryzyka przegrzania styków. Cewka przystosowana do napięcia 18 V DC, umożliwia łatwą integrację z typowymi układami sterowania niskonapięciowego. Urządzenie montowane na płytce drukowanej (PCB), idealne do kompaktowych konstrukcji.

• Obciążalność prądowa trwała zestyku: 35 A: Zapewnia bezpieczną pracę w obwodach o wysokim prądzie, minimalizując straty mocy i wydłużając żywotność styków.
• Znamionowy prąd obciążenia AC1: 35 A / 250 V AC; DC: 35 A / 24 V DC: Gwarantuje niezawodne łączenie zarówno w sieciach prądu przemiennego, jak i stałego, w typowych aplikacjach przemysłowych i solarnych.
• Maksymalne napięcie zestyków: 440 V AC: Umożliwia bezpieczne załączanie obwodów o podwyższonym napięciu, co jest szczególnie istotne w układach fotowoltaicznych.
• Maksymalna moc łączeniowa w kategorii AC1: 8750 VA: Pozwala na sterowanie odbiornikami o dużej mocy, takimi jak pompy, wentylatory czy przetwornice.
• Minimalny prąd zestyków: 10 mA: Obejmuje również obwody sygnalizacyjne i sterownicze o niskim poborze prądu, zapewniając pewne przełączanie bez ryzyka utleniania styków.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymogami europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Spełnia standardy branżowe dla aparatury modułowej i przekaźników stosowanych w instalacjach niskiego napięcia. (Szczegółowe numery norm dostępne na życzenie u producenta).

Zastosowanie

Dzięki wysokiej obciążalności prądowej i uniwersalnym parametrom przekaźnik 859169 sprawdza się w szerokim zakresie aplikacji:

• Sterowanie odbiornikami wysokoprądowymi w instalacjach fotowoltaicznych, takich jak inwertery, ładowarki akumulatorów i przełączniki źródła.
• Wysokoprądowe obwody pomocnicze w rozdzielnicach przemysłowych, w tym załączanie silników, grzałek i transformatorów.
• Impulsowe sterowanie stycznikami, przekaźnikami pośredniczącymi oraz wejściami PLC w układach automatyki.
• Sygnalizacja i przełączanie obwodów DC w systemach bezpieczeństwa, oświetlenia awaryjnego i urządzeń zasilanych bateryjnie.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od wszystkich obwodów. Urządzenie przeznaczone jest do lutowania na płytce drukowanej (PCB) – należy stosować parametry lutowania zgodne z dokumentacją techniczną. Przekrój ścieżek PCB oraz przewodów musi być dobrany do prądu obciążenia (min. dla 35 A zalecany minimalny przekrój to 6 mm² miedzi). Przed włączeniem napięcia sprawdzić poprawność połączeń oraz brak zwarć. Nie dokręcać elementów mechanicznych – przekaźnik nie wymaga dodatkowego mocowania poza lutowaniem.

FAQ

• Czy przekaźnik ma podświetlenie/LED? W dostępnych danych nie wskazano podświetlenia. Przekaźnik nie zawiera wbudowanego wskaźnika LED – stan zadziałania można diagnozować za pomocą zewnętrznych obwodów sygnalizacyjnych.
• Jaki stopień ochrony (IP) posiada przekaźnik? Produkt przeznaczony jest do montażu wewnątrz obudów rozdzielnic/urządzeń. Ze względu na konstrukcję przeznaczoną do obwodów drukowanych, klasyfikacja IP nie jest określona – zaleca się umieszczenie przekaźnika w suchym, czystym środowisku z odpowiednią obudową.
• Czy przekaźnik może pracować w trybie ciągłym przy pełnym obciążeniu 35 A? Tak, obciążalność trwała 35 A dotyczy pracy ciągłej w kategorii AC1/DC. Należy jednak uwzględnić warunki chłodzenia na PCB oraz obniżenie obciążalności przy wyższych temperaturach otoczenia (zgodnie z wykresem deratingu – brak w dostarczonych danych).
