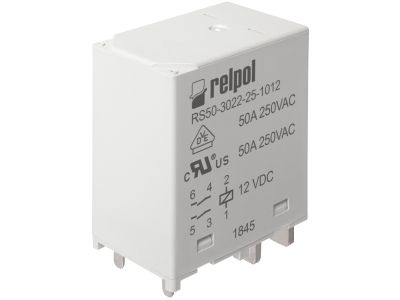

Przekaźnik do inwerterów solarnych i aplikacji wysokoprądowych 12V, 50A, RS50-3022-25-1012 | 859173 Relpol

Alternatywny kod produktu: RS50-3022-25-1012

Opis i Kluczowe Cechy

Przekaźnik RS50-3022-25-1012 (859173) to wysokoprądowe urządzenie przeznaczone do inwerterów solarnych i innych aplikacji wymagających niezawodnego przełączania dużych obciążeń. Wyposażony w cewkę 12V DC oraz dwa zestyki zwierne (2Z) o obciążalności trwałej 50A, zapewnia bezpieczne sterowanie w obwodach prądu przemiennego i stałego. Montowany bezpośrednio na płytce drukowanej (PCB).

• Obciążalność prądowa 50 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Dwa zestyki zwierne (2Z): Zwiększają elastyczność podłączeń – mogą służyć do równoległego łączenia większego prądu lub niezależnego sterowania dwoma obwodami.
• Cewka 12 V DC: Niskie napięcie sterowania ułatwia integrację z układami elektronicznymi i sterownikami (PLC, mikrokontrolery).
• Kategoria AC1 – 50 A / 250 V AC oraz DC – 50 A / 24 V DC: Gwarantuje wysoką wydajność łączeniową przy obciążeniach rezystancyjnych i małej indukcyjności, idealna do inwerterów solarnych.
• Maksymalna moc łączeniowa 12 500 VA: Pozwala na przełączanie dużych mocy bez ryzyka uszkodzenia zestyków.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z uznanymi standardami bezpieczeństwa dla urządzeń elektrycznych.

Zastosowanie

Przekaźnik RS50-3022-25-1012 znajduje zastosowanie tam, gdzie wymagane jest niezawodne przełączanie wysokich prądów przy niskim napięciu sterowania.

• Sterowanie odbiornikami w inwerterach solarnych (przełączanie obwodów DC z paneli fotowoltaicznych).
• Impulsy do styczników i przekaźników pomocniczych w systemach zarządzania energią.
• Załączanie obciążeń rezystancyjnych w aplikacjach przemysłowych (np. grzałki, piece).
• Automatyka budynkowa – sterowanie oświetleniem lub ogrzewaniem o dużym poborze prądu.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na płytce drukowanej (PCB). Należy przestrzegać zaleceń producenta dotyczących procesu lutowania i maksymalnej temperatury. Przekrój ścieżek oraz dopuszczalny prąd płytki muszą być dobrane do prądu obciążenia 50 A. Przed uruchomieniem sprawdzić poprawność połączeń.

FAQ

• Jakie jest napięcie cewki? Napięcie cewki wynosi 12 V DC.
• Jaki jest tryb pracy styków? Przekaźnik posiada dwa zestyki zwierne (2Z) – w stanie spoczynku styki są rozwarte, a po podaniu napięcia na cewkę zwierają się.
• Czy przekaźnik nadaje się do zastosowań DC? Tak, prąd znamionowy DC wynosi 50 A przy napięciu 24 V DC, co czyni go odpowiednim do obwodów stałoprądowych, np. w instalacjach fotowoltaicznych.
