Przekaźnik czasowy z zewnnetrznym potencjometrem nastawy czasu PCU-518DUO styk1NO/NC U=230 i 24V DIN | PCU-518DUO F&F

Alternatywny kod produktu: PCU-518 DUO

Opis i Kluczowe Cechy

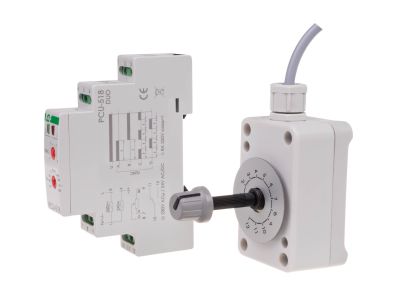

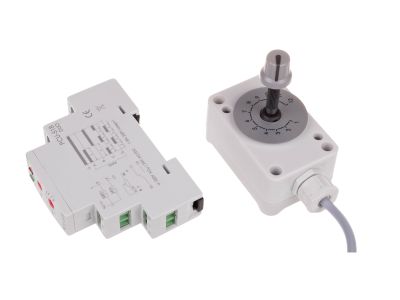

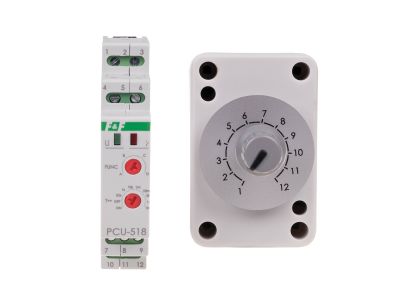

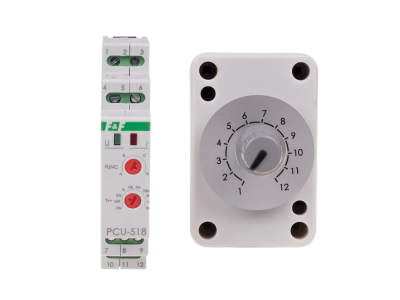

Przekaźnik czasowy PCU-518DUO z zewnętrznym potencjometrem nastawy czasu ZP-18 to uniwersalne urządzenie do sterowania czasowego w układach automatyki. Zasilany napięciem 230 V AC lub 24 V AC/DC, wyposażony w styk przełączny 1×NO/NC o maksymalnym prądzie obciążenia 8 A. Czas działania regulowany w zakresie od 0,1 s do 24 h. Szerokość 1 modułu (18 mm) ułatwia montaż w rozdzielnicy na szynie 35 mm. Do zestawu dołączono zewnętrzny potencjometr ZP-18 z przewodem łączącym o długości 70 cm.

• Napięcie zasilania 230 V AC / 24 V AC/DC: Możliwość pracy w obwodach zarówno sieciowych, jak i niskonapięciowych – zwiększa uniwersalność zastosowań.
• Maksymalny prąd obciążenia 8 A: Bezpieczne sterowanie odbiornikami o znacznym poborze mocy bez ryzyka przeciążenia styków.
• Trzy tryby pracy (opóźnione wyłączenie, opóźnione załączenie, praca cykliczna): Elastyczne dopasowanie do wymagań instalacji – wentylacji, oświetlenia, ogrzewania czy sygnalizacji.
• Regulacja czasu 0,1 s ÷ 24 h z zewnętrznym potencjometrem ZP-18: Precyzyjne ustawienie czasu opóźnienia bez konieczności otwierania rozdzielnicy – wygoda i bezpieczeństwo.
• Sygnalizacja LED (zielona – zasilanie, czerwona – stan styku): Bieżąca kontrola pracy przekaźnika i szybka diagnostyka stanu urządzenia.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zgodność z dyrektywami niskonapięciową (LVD) i kompatybilności elektromagnetycznej (EMC) gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i domowych.

Zastosowanie

Przekaźnik czasowy PCU-518DUO przeznaczony jest do precyzyjnego sterowania czasem pracy urządzeń w układach automatyki przemysłowej i budynkowej. Sprawdza się wszędzie tam, gdzie wymagane jest opóźnione załączanie, wyłączanie lub praca cykliczna.

• Sterowanie wentylacją i klimatyzacją z opóźnionym wyłączeniem po zaniku sygnału.
• Automatyka oświetlenia korytarzy, schodów i pomieszczeń gospodarczych z regulacją czasu załączenia.
• Praca cykliczna w systemach ogrzewania podłogowego lub sygnalizacji ostrzegawczej.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w szafach sterowniczych.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe przyjmują przewody o przekroju do 2,5 mm² – dobierz przekrój do prądu obciążenia. Moment dokręcający zacisków wynosi 0,4 Nm – stosuj się do wartości podanej przez producenta. Zewnętrzny potencjometr ZP-18 można zamontować w puszce z dławnicą lub bezpośrednio na panelu (otwór montażowy Ø10 mm).

FAQ

• Czy przekaźnik posiada podświetlenie lub sygnalizację? Tak. Zielona dioda LED informuje o obecności napięcia zasilania, czerwona LED wskazuje załączenie styku przekaźnika – ułatwia to szybką ocenę stanu pracy.
• Jaki jest stopień ochrony obudowy? IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic lub szaf sterowniczych.
• Czy styk jest przełączny (NO/NC)? Tak, konfiguracja 1×NO/NC (styk przełączny) umożliwia zarówno załączanie, jak i wyłączanie odbiornika w zależności od konfiguracji – co zwiększa elastyczność w projektowaniu układu.
