Przekaźnik czasowy z opóźnionym odpadaniem PO-405 230V AC montaż natablicowy | PO-405 F&F

Opis i Kluczowe Cechy

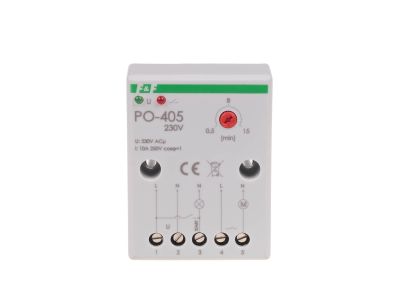

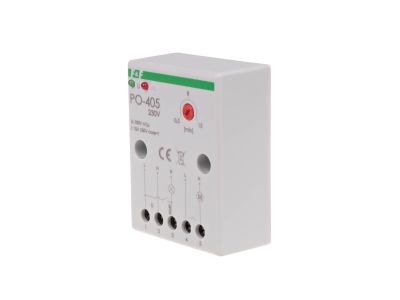

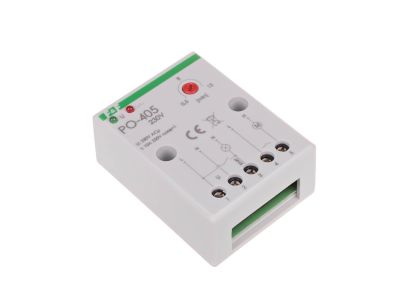

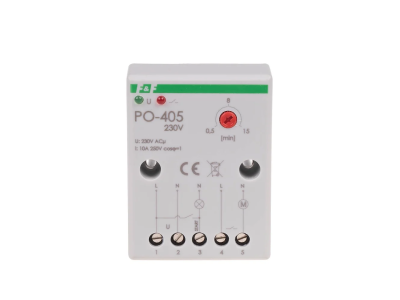

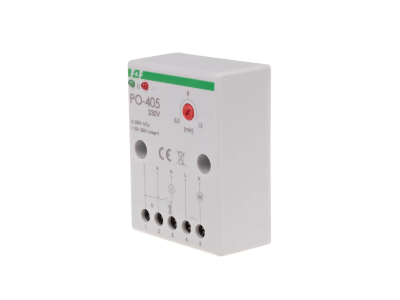

Przekaźnik czasowy PO-405 to urządzenie z opóźnionym odpadaniem, przeznaczone do montażu natablicowego. Zasilany napięciem 230 V AC, wyposażony w jeden zestyk NO o maksymalnym prądzie obciążenia 10 A, zapewnia bezpieczne podtrzymanie zasilania odbiornika przez regulowany czas od 1 do 15 minut po zaniku napięcia sterującego. Dzięki separacji styku i niskiemu poborowi mocy (0,56 W) sprawdza się w instalacjach wymagających energooszczędnych rozwiązań. Sygnalizacja LED ułatwia diagnostykę – zielona dioda informuje o obecności zasilania, czerwona o stanie styku.

• Zestyk 1 × NO, prąd 10 A: umożliwia sterowanie odbiornikami o znacznym obciążeniu (np. wentylatory, oświetlenie) bez ryzyka przeciążenia styków.
• Zakres czasu podtrzymania 1÷15 minut: precyzyjne ustawienie opóźnienia wyłączenia za pomocą potencjometru, dostosowane do potrzeb instalacji.
• Prąd impulsu sterującego poniżej 300 mA: kompatybilność z typowymi łącznikami i przyciskami, minimalne obciążenie obwodu sterującego.
• Podwójna sygnalizacja LED (zielona/czerwona): szybka wizualna kontrola obecności napięcia zasilania i stanu załączenia przekaźnika.
• Separacja styku (izolacja galwaniczna): bezpieczne oddzielenie obwodu sterującego od obwodu głównego, zwiększające niezawodność i bezpieczeństwo.

Zgodność z Normami

Przekaźnik PO-405 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach wewnętrznych, typowych dla rozdzielnic i tablic elektrycznych.

Zastosowanie

Przekaźnik czasowy z opóźnionym odpadaniem znajduje zastosowanie wszędzie tam, gdzie wymagane jest podtrzymanie pracy odbiornika przez zadany czas po zaniku sygnału sterującego. Szczególnie polecany do układów automatyki budynkowej, wentylacji i oświetlenia.

• Podtrzymanie pracy wentylatora w łazience po wyłączeniu światła – zapewnia domknięcie wilgoci.
• Opóźnione wyłączanie oświetlenia w korytarzach, magazynach lub klatkach schodowych.
• Sterowanie siłownikami, zaworami lub innymi odbiornikami wymagającymi czasowego podtrzymania napięcia po ustąpieniu impulsu.
• W układach automatyki przemysłowej jako element opóźniający wyłączenie urządzeń peryferyjnych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu natablicowego na płaskiej powierzchni. Przekrój przewodów przyłączeniowych do zacisków śrubowych nie powinien przekraczać 4,0 mm². Moment dokręcania zacisków należy dostosować do wartości 0,5 Nm zgodnie z dokumentacją producenta. Należy zapewnić prawidłową wentylację obudowy i nie przekraczać temperatury pracy od -25 do +50 °C.

FAQ

• Czy przekaźnik PO-405 ma podświetlenie lub sygnalizację LED? Tak, urządzenie wyposażone jest w dwie diody LED: zielona sygnalizuje obecność napięcia zasilania, czerwona informuje o stanie styku (załączenie/przełączenie).
• Jaki stopień ochrony ma ten przekaźnik? Stopień ochrony wynosi IP20 – oznacza to ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Urządzenie nadaje się do montażu w suchych pomieszczeniach wewnętrznych (tablice rozdzielcze, puszki).
• Jaki tryb pracy realizuje przekaźnik PO-405? Jest to przekaźnik z opóźnionym odpadaniem – po zaniku napięcia sterującego (impulsu) utrzymuje swoje styki w stanie załączenia przez nastawiony czas od 1 do 15 minut, a następnie samoczynnie powraca do stanu spoczynku.
