Przekaźnik czasowy z opóźnieniem zakres 0,05s-300h, 24-240V AC/DC, 1 styk C/O | RE22R1CMR Schneider Electric

Opis i Kluczowe Cechy

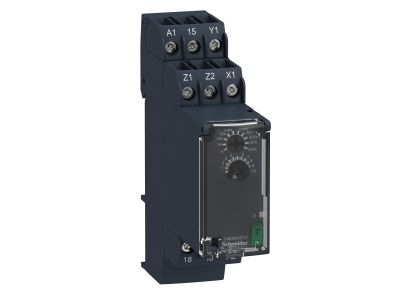

Przekaźnik czasowy Schneider Electric Zelio Time RE22R1CMR to modułowe urządzenie z opóźnieniem czasowym, przeznaczone do precyzyjnego sterowania sekwencjami w systemach automatyki. Oferuje szeroki zakres nastaw od 0,05s do 300h, jeden styk przełączny (C/O) o obciążalności 8 A oraz uniwersalne zasilanie 24–240 V AC/DC. Dzięki kompaktowej szerokości 22,5 mm doskonale pasuje do standardowych rozdzielnic modułowych.

• Zakres czasowy 0,05s–300h: Pozwala na realizację zarówno krótkich opóźnień, jak i długich cykli – od impulsów milisekundowych po wielogodzinne opóźnienia w systemach oświetlenia czy wentylacji.
• 1 styk przełączny C/O 8 A: Zapewnia możliwość przełączania obwodów o znacznym prądzie obciążenia bez ryzyka przeciążenia styków – idealny do sterowania stycznikami, przekaźnikami lub bezpośrednio odbiornikami.
• Uniwersalne zasilanie 24–240 V AC/DC: Gwarantuje stabilną pracę nawet przy wahanich napięcia w sieci, a także ułatwia integrację z różnymi instalacjami (AC i DC).
• Szerokość 22,5 mm: Taki sam rozmiar jak dwubiegunowy wyłącznik nadprądowy – oszczędza miejsce w szafie sterowniczej i upraszcza projektowanie paneli.
• Przezroczysta, zamykana pokrywa oraz obrotowe trymery: Chronią nastawy przed przypadkową zmianą, a jednocześnie umożliwiają szybką i precyzyjną konfigurację czasu i funkcji.

Zgodność z Normami

Przekaźnik czasowy RE22R1CMR spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt jest zgodny z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo i niezawodność w warunkach przemysłowych i budynkowych.

Zastosowanie

Dzięki elastycznym funkcjom czasowym (tryby C i Ct) oraz szerokiemu zakresowi nastaw, przekaźnik znajduje zastosowanie w wielu obszarach automatyki – od prostych opóźnień po złożone układy sekwencyjne.

• Automatyczne sterowanie drzwiami i bramami – opóźnienie zamknięcia lub otwarcia po sygnale.
• Zarządzanie oświetleniem w pomieszczeniach socjalnych, korytarzach i toaletach – wyłączanie po zadanym czasie od wykrycia ruchu.
• Sterowanie sygnalizacją w szlabanach parkingowych i systemach alarmowych – generowanie impulsów czasowych dla przekaźników lub PLC.
• Opóźnienie załączania/wyłączania wentylacji, pomp czy grzałek w instalacjach przemysłowych i budynkowych.

Wskazówki Montażowe

Montaż przekaźnika czasowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 w rozdzielnicach i szafach sterowniczych. Przekrój przewodów należy dobrać do prądu obciążenia (zalecany max. 2,5 mm² dla 8 A). Momenty dokręcania śrub zacisków oraz szczegółowe dane montażowe znajdują się w dokumentacji technicznej producenta.

FAQ

• Jakie funkcje czasowe oferuje przekaźnik RE22R1CMR? Urządzenie umożliwia wybór dwóch trybów: opóźnione załączanie (funkcja C) oraz opóźnione wyłączanie (funkcja Ct). Dokładny opis dostępny jest w instrukcji.
• Czy przekaźnik można zasilać zarówno prądem przemiennym, jak i stałym? Tak, przekaźnik jest przystosowany do napięcia 24–240 V AC/DC, co pozwala na stosowanie w instalacjach zmiennoprądowych oraz stałoprądowych bez zmiany konfiguracji.
• Jaka jest szerokość i sposób montażu? Szerokość modułu wynosi 22,5 mm. Montaż odbywa się na szynie DIN 35 mm, podobnie jak standardowa aparatura modułowa – zajmuje miejsce równe dwóm biegunom wyłącznika nadprądowego.
