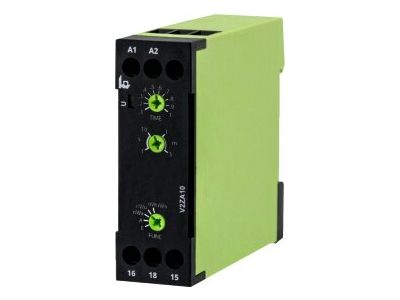

Przekaźnik czasowy wielofunkcyjny, V2ZA10 3MIN 24-240V AC/DC | 2615224 Relpol

Alternatywny kod produktu: V2ZA10 3MIN 24-240V AC/DC

Opis i Kluczowe Cechy

Przekaźnik czasowy wielofunkcyjny V2ZA10 (symbol 2615224) to uniwersalne urządzenie sterujące czasu rzeczywistego, zasilane napięciem 24…240 V AC/DC. Posiada jeden zestyk przełączny (1P) o obciążalności prądowej AC1 5 A przy napięciu 250 V, co pozwala na bezpieczne przełączanie obwodów sterowania w typowych instalacjach elektrycznych. Szerokość modułu 22,5 mm umożliwia oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Uniwersalne napięcie zasilania 24…240 V AC/DC: eliminuje konieczność doboru oddzielnych wersji napięciowych, upraszcza magazynowanie i umożliwia pracę zarówno w sieciach prądu przemiennego, jak i stałego.
• Jeden zestyk przełączny (1P, zaciski 15-16-18): pozwala na przełączanie jednego obwodu między dwoma stanami, co jest przydatne przy sterowaniu odbiornikami z opóźnieniem czasowym.
• Pięć funkcji czasowych (E, A, nWa, nWu, nWuWa): zapewnia elastyczność w realizacji opóźnień załączenia, wyłączenia, cyklicznych oraz impulsowych, odpowiednich do szerokiego zakresu aplikacji automatyki.
• Obciążalność AC1 5 A / 250 V: gwarantuje pewne łączenie obciążeń rezystancyjnych i małych silników, bez ryzyka przegrzania styków.
• Obudowa przemysłowa w standardzie szerokości 22,5 mm: umożliwia montaż na szynie TH35 (DIN) i zajmuje tylko 1,5 modułu, co oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach w obrębie rozdzielnic elektrycznych.

Zastosowanie

Dzięki wielofunkcyjności i szerokiemu zakresowi napięcia zasilania przekaźnik V2ZA10 znajduje zastosowanie w różnych układach sterowania i automatyki budynkowej. Poniżej przedstawiamy typowe scenariusze użycia:

• Sterowanie oświetleniem z opóźnieniem czasowym (funkcja E, A) – np. automatyczne wyłączanie światła po opuszczeniu pomieszczenia.
• Przekazywanie impulsów czasowych do styczników, przekaźników pomocniczych lub wejść sterowników PLC – realizacja sekwencji załączania/wyłączania.
• Tworzenie sygnalizacji opóźnionej – np. w systemach alarmowych lub wentylacyjnych, gdzie wymagane jest opóźnienie załączenia sygnalizacji.
• Układy automatyki budynkowej (BMS) – cykliczne przełączanie odbiorników (funkcja nWuWa) w instalacjach HVAC lub sterowania roletami.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub obudowie przemysłowej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekroje przewodów należy dobrać zgodnie z obowiązującymi przepisami oraz obciążalnością prądową styków. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie lub diodę LED sygnalizacyjną? W dostarczonych danych producenta nie ma informacji o podświetleniu ani diodzie sygnalizacyjnej. Należy zakładać, że urządzenie nie jest wyposażone w wewnętrzną sygnalizację stanu.
• Jaki jest stopień ochrony obudowy? Produkt posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcami oraz ciałami stałymi o średnicy powyżej 12,5 mm. Przekaźnik przeznaczony jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic.
• Jakie funkcje czasowe są dostępne i jak je ustawić? Urządzenie oferuje pięć funkcji: E (opóźnienie załączenia), A (opóźnienie wyłączenia), nWa (praca cykliczna z przerwą), nWu (praca cykliczna z impulsem) oraz nWuWa (praca cykliczna symetryczna). Dokładny sposób konfiguracji oraz zakres czasu (do 3 minut) znajdziesz w oryginalnej dokumentacji technicznej dołączonej do produktu.
