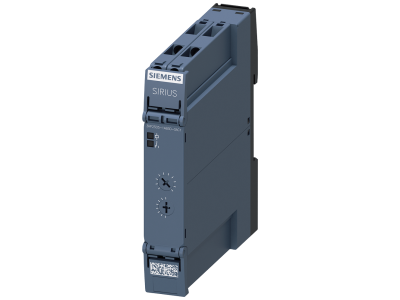

Przekaźnik czasowy 1CO, 2 funkcje (B, K), 7 zakresów czasowych (0,05s-100h) | 3RP2505-1AB30-0AC1 Siemens

Alternatywny kod produktu: 3RP25051AB300AC1

Opis i Kluczowe Cechy

Przekaźnik czasowy 1CO z 2 funkcjami (B, K) i 7 zakresami czasowymi (0,05s–100h) to wszechstronny element automatyki do układów sterowania, rozruchu, ochrony i regulacji. Zaprojektowany dla szerokiego spektrum aplikacji przemysłowych, charakteryzuje się kompaktową budową z pokrywami opisanymi funkcjami, zdejmowanymi zaciskami oraz foliami samoprzylepnymi do oznaczania w dokumentacji. Wyjście półprzewodnikowe zapewnia szybkie i precyzyjne przełączanie, co minimalizuje ryzyko uszkodzeń w obwodzie sterowanym.

• 2 funkcje czasowe (B, K): Funkcja B (opóźnienie załączenia) i funkcja K (opóźnienie wyłączenia) – elastyczność doboru trybu pracy w zależności od potrzeb aplikacji.
• 7 zakresów czasowych (0,05s–100h): Zakresy pokrywają od bardzo krótkich impulsów po długotrwałe cykle pracy, co umożliwia precyzyjne sterowanie procesami.
• Wyprowadzenie półprzewodnikowe: Szybkie i bezzwłoczne przełączanie bez iskrzenia, co zwiększa trwałość układu i bezpieczeństwo pracy.
• Pokrywy z opisami i folie samoprzylepne: Ułatwiają identyfikację funkcji i konfiguracji bezpośrednio na urządzeniu, co przyspiesza montaż i konserwację.
• Zdejmowane zaciski: Umożliwiają szybki i bezproblemowy montaż, a także ułatwiają wymianę przewodów w razie potrzeby modyfikacji instalacji.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla urządzeń sterujących, w tym normami IEC 60255 i VDE 0660. Spełnia także wymogi dotyczące kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik czasowy 1CO znajduje zastosowanie w układach automatyki przemysłowej, gdzie wymagane jest precyzyjne sterowanie czasowe procesami. Jego wszechstronność sprawia, że sprawdza się zarówno w prostych, jak i zaawansowanych systemach sterowania.

• Układy sterowania maszyn i urządzeń przemysłowych – opóźnione załączanie/wyłączanie napędów lub sygnalizacji.
• Systemy ochrony i zabezpieczeń – opóźnienie załączenia zasilania w sekwencjach rozruchu.
• Regulacja procesów produkcyjnych – precyzyjne cykle pracy maszyn.
• Układy automatyki budynkowej – sterowanie oświetleniem, wentylacją lub ogrzewaniem z opóźnieniem czasowym.
• Pomiary i testy laboratoryjne – generowanie sygnałów czasowych w układach badawczych.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN w obudowie o odpowiednich wymiarach. Przed podłączeniem zasilania należy upewnić się, że napięcie zasilające jest zgodne z parametrami przekaźnika. Zaciski powinny być dokręcone z zalecanym momentem, aby zapewnić pewny kontakt elektryczny. Po montażu należy dokonać konfiguracji zakresu czasowego i funkcji (B lub K) zgodnie z dokumentacją techniczną. Regularnie sprawdzaj stan zacisków i połączeń, aby uniknąć luzów lub przegrzewania.

FAQ

• Jakie są dostępne funkcje czasowe? Przekaźnik oferuje dwie funkcje: B (opóźnienie załączenia) i K (opóźnienie wyłączenia). Funkcja B aktywuje obwód po upływie ustawionego czasu, natomiast funkcja K wyłącza obwód po upływie czasu.
• Czy przekaźnik nadaje się do pracy w sieciach 24V DC? Zakres napięcia zasilającego nie został podany w danych produktu. Sprawdź etykietę na urządzeniu lub dokumentację techniczną w celu potwierdzenia zgodności.
• Jak skonfigurować zakresy czasowe? Konfiguracja odbywa się za pomocą pokręteł lub przełączników znajdujących się na panelu czołowym. Dokładny sposób regulacji opisany jest w instrukcji obsługi dołączonej do urządzenia.
