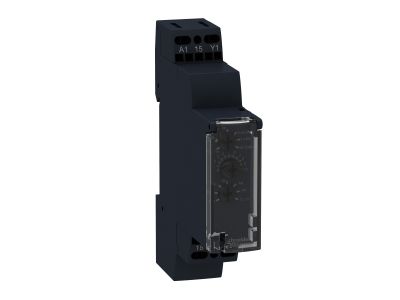

Przekaźnik czasowy wielofunkcyjny 1C/O 24VDC 24-240VAC | RE17RMXMU Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy wielofunkcyjny Schneider Electric z serii Zelio Time RE17R to zaawansowane rozwiązanie dla profesjonalnych systemów automatyki, łączące w sobie kompaktową budowę z ogromną wszechstronnością. Urządzenie charakteryzuje się wyjątkowo smukłą obudową o szerokości zaledwie 17,5 mm (odpowiadającej standardowemu modułowi 1-biegunowemu), co pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Wyposażony w jeden styk przełączny (1 C/O - SPDT), przekaźnik umożliwia precyzyjne sterowanie obwodami w szerokim zakresie czasowym od 0,1 sekundy aż do 100 godzin.

• Uniwersalne napięcie zasilania: Urządzenie pracuje w szerokim zakresie od 24 V DC do 240 V AC, co eliminuje konieczność posiadania wielu wariantów produktowych i zapewnia stabilność pracy nawet przy wahaniach napięcia w sieci.
• Wielofunkcyjność: Możliwość konfiguracji różnych trybów pracy sprawia, że jest to komponent uniwersalny, zdolny zastąpić kilka dedykowanych urządzeń jednostkowych.
• Ochrona nastaw: Przezroczysta, zamykana pokrywa na przednim panelu skutecznie zabezpiecza przed nieautoryzowaną zmianą parametrów przez osoby postronne, co jest kluczowe dla zachowania ciągłości procesów technologicznych.
• Precyzyjne pokrętła: Intuicyjne elementy regulacyjne pozwalają na szybkie i dokładne ustawienie żądanego czasu oraz trybu pracy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla marki Schneider Electric. Urządzenie spełnia wymagania dyrektyw dotyczących aparatury niskonapięciowej oraz kompatybilności elektromagnetycznej. Dzięki wysokiej jakości wykonania, przekaźnik RE17RMXMU gwarantuje długą żywotność mechaniczną i elektryczną, co przekłada się na minimalizację kosztów serwisowych w zakładzie przemysłowym.

Zastosowanie

Dzięki swojej elastyczności, przekaźnik RE17RMXMU znajduje zastosowanie w szerokim spektrum aplikacji przemysłowych i budynkowych:

• Automatyka budynkowa: Sterowanie oświetleniem w toaletach, klatkach schodowych oraz zarządzanie systemami wentylacji.
• Systemy zabezpieczeń: Opóźnianie sygnałów w układach alarmowych oraz kontrola dostępu.
• Infrastruktura transportowa: Sterowanie szlabanami parkingowymi oraz automatycznymi bramami i drzwiami.
• Przemysł: Zarządzanie cyklami pracy maszyn, sterowanie pompami oraz wentylatorami w szafach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny DIN 35 mm. Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Zatrzaśnij urządzenie na szynie DIN, upewniając się, że blokada trzyma stabilnie moduł.
• Podłączenie przewodów: Należy stosować odpowiednie końcówki tulejkowe dla przewodów typu linka, aby zapewnić pewny styk elektryczny i uniknąć przegrzewania się zacisków.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapobiec poluzowaniu się przewodów pod wpływem wibracji.
• Konfiguracja: Przed podaniem napięcia zasilającego należy ustawić żądany zakres czasowy oraz funkcję za pomocą pokręteł znajdujących się pod przezroczystą osłoną.

FAQ

1. Czy przekaźnik może być zasilany zarówno prądem stałym, jak i zmiennym?
Tak, model RE17RMXMU posiada uniwersalny układ zasilania akceptujący napięcie od 24V DC do 240V AC, co czyni go niezwykle wszechstronnym w różnych środowiskach pracy.

2. Jaki jest najkrótszy możliwy czas nastawy?
Minimalny czas, jaki można ustawić na urządzeniu, wynosi 0,1 sekundy, co pozwala na bardzo precyzyjne sterowanie szybkimi procesami automatyki.

3. Czy szerokość urządzenia wpłynie na układ mojej rozdzielnicy?
Dzięki szerokości 17,5 mm, przekaźnik zajmuje tyle samo miejsca co standardowy wyłącznik nadprądowy 1-fazowy, co ułatwia planowanie i modernizację istniejących paneli sterowniczych.
