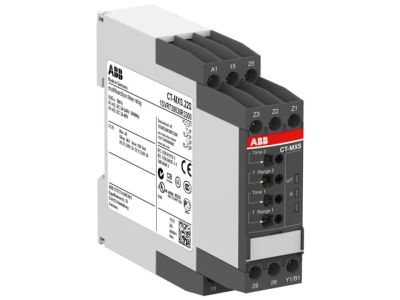

Przekaźnik czasowy wielofunkcyjny 0.05s-300h, 24-240V AC / 24-48V DC 2C/O CT-MXS.22S zaciski śrubowe | 1SVR730030R3300 ABB

Alternatywny kod produktu: 1SVR730030R3300

Opis i Kluczowe Cechy

Przekaźnik czasowy CT-MXS.22S (symbol 1SVR730030R3300) to elektroniczny, wielofunkcyjny timer z 5 funkcjami czasowymi i 2×10 zakresami regulacji od 0,05 sekundy do 300 godzin. Zaprojektowany do pracy z napięciem zasilania sterującego 24–48 V DC lub 24–240 V AC, obsługuje wyjście 2 styki przełączne (2C/O, SPDT) o obciążalności 4 A przy 250 V AC. Posiada wejście sterujące napięciem-związanym (niepływające wyzwalanie) oraz możliwość podłączenia dwóch zdalnych potencjometrów do precyzyjnej regulacji opóźnień. Zaciski śrubowe z dwukomorową konstrukcją zapewniają pewny i trwały montaż przewodów.

• 5 funkcji czasowych z 2×10 zakresami: Szeroki zakres regulacji (0,05 s – 300 h) pozwala na elastyczne dostosowanie czasu opóźnienia, opóźnienia wyzwolenia, impulsu, czasu pracy i cyklicznego wyzwalania do potrzeb aplikacji.
• Zasilanie 24–48 V DC / 24–240 V AC: Uniwersalność napięciowa eliminuje potrzebę stosowania dodatkowych zasilaczy w różnych systemach sterowania.
• Wyjście 2 styki przełączne 4 A (250 V): Możliwość sterowania dwoma niezależnymi obwodami lub jednym obwodem z podwójnym stykiem, co zwiększa niezawodność systemów.
• Wejście sterujące napięciem-związanym: Szybkie i pewne wyzwalanie bez potrzeby dodatkowych układów sterujących.
• Możliwość podłączenia dwóch zdalnych potencjometrów: Precyzyjna regulacja czasów opóźnień bezpośrednio z pulpitu operatorskiego bez konieczności ingerencji w układ.

Zgodność z Normami

Przekaźnik CT-MXS.22S spełnia wymagania norm europejskich dotyczących urządzeń niskonapięciowych oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie z normami bezpieczeństwa dla układów sterowania i automatyki przemysłowej.

Zastosowanie

Przekaźnik czasowy CT-MXS.22S znajduje szerokie zastosowanie w układach automatyki, sterowania i zabezpieczeń, gdzie wymagana jest precyzyjna regulacja czasu.

• Sterowanie opóźnionymi startami maszyn i urządzeń przemysłowych.
• Czasowe załączanie i wyłączanie oświetlenia, wentylacji lub systemów grzewczych.
• Zabezpieczenia czasowe w układach sterowania silnikami (np. opóźnienie ponownego startu po awarii).
• Automatyzacja procesów produkcyjnych wymagających cyklicznego wyzwalania (np. napełnianie zbiorników, pakowanie).
• Zdalna regulacja opóźnień w systemach sterowania budynków (np. klimatyzacja, ogrzewanie podłogowe).

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy zamontować na szynie DIN (35 mm) lub w odpowiedniej obudowie. Zaciski śrubowe wymagają dokręcenia momentem zgodnym z zaleceniami producenta (szczegóły w dokumentacji technicznej). Należy zapewnić odpowiednią wentylację, aby uniknąć przegrzania. W przypadku podłączania zdalnych potencjometrów, należy stosować przewody o odpowiednim przekroju (zalecane min. 0,5 mm²).

FAQ

• Czy przekaźnik CT-MXS.22S może pracować z napięciem 230 V AC? Tak, urządzenie obsługuje zakres zasilania 24–240 V AC, co obejmuje standardowe napięcie 230 V.
• Jakie funkcje czasowe są dostępne w tym modelu? Timer oferuje 5 funkcji: opóźnienie załączenia, opóźnienie wyłączenia, impuls czasowy, czas pracy i cykl pracy/zatrzymania (możliwość wyboru jednego z 10 zakresów dla każdej funkcji).
• Czy istnieje możliwość plombowania nastaw? Tak, producent oferuje przezroczystą, plombowaną pokrywę chroniącą nastawy przed nieuprawnioną ingerencją (dostępna jako wyposażenie dodatkowe).
