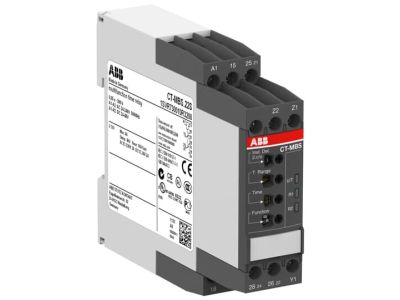

Przekaźnik czasowy wielofunkcyjny 0.05s-300h, 24-240V AC / 24-48V DC 2C/O CT-MBS.22S zaciski śrubowe | 1SVR730010R3200 ABB

Alternatywny kod produktu: 1SVR730010R3200

Opis i Kluczowe Cechy

Przekaźnik czasowy CT-MBS.22S (symbol 1SVR730010R3200) to wielofunkcyjny elektroniczny timer z gamy CT-S, oferujący 10 funkcji pomiaru czasu w zakresie od 0,05 sekundy do 300 godzin. Urządzenie współpracuje z napięciem zasilania sterowania 24–240 V AC lub 24–48 V DC, a jego wyjście 2C/O (SPDT) o prądzie znamionowym 4 A/250 V zapewnia elastyczność w sterowaniu obwodami. Zaciski śrubowe z podwójną komorą gwarantują pewne i trwałe połączenia.

• 10 funkcji czasowych w 10 zakresach: Od opóźnienia załączenia po impulsy czasowe – idealny do złożonych aplikacji sterowania.
• Zakres napięć zasilania 24–240 V AC / 24–48 V DC: Kompatybilny z większością systemów sterowania przemysłowego i automatyki.
• Wyjście 2C/O (SPDT), 4 A/250 V: Uniwersalne styki pozwalające na sterowanie zarówno obwodami mocy, jak i sygnałowymi.
• Zaciski śrubowe z podwójną komorą: Zapewniają pewne połączenia elektryczne, minimalizują ryzyko poluzowania się przewodów pod wpływem wibracji.
• Możliwość podłączenia zdalnego potencjometru: Umożliwia precyzyjną regulację czasu opóźnienia z zewnątrz – bez potrzeby demontażu urządzenia.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich dyrektyw dotyczących bezpieczeństwa maszyn i urządzeń elektrycznych. Posiada deklarację zgodności CE oraz jest zaprojektowany zgodnie z normami dotyczącymi urządzeń niskonapięciowych i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik czasowy CT-MBS.22S znajduje zastosowanie w układach automatyki przemysłowej, systemach sterowania maszynami oraz instalacjach, gdzie wymagane jest precyzyjne opóźnienie czasowe lub cykliczne załączanie obwodów.

• Sterowanie oświetleniem z opóźnieniem czasowym (np. schodowe, schowki, garaże).
• Automatyka przemysłowa – cykliczne załączanie/wyłączanie maszyn, wentylatorów, pomp.
• Systemy alarmowe i zabezpieczające – opóźnione załączanie urządzeń po sygnale wyzwalającym.
• Prace laboratoryjne i testowe – precyzyjne sterowanie czasem trwania procesów.
• Instalacje HVAC – sekwencyjne uruchamianie urządzeń grzewczych/chłodniczych.

Wskazówki Montażowe

Montaż i podłączenie powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN lub w obudowie, stosując odpowiednie akcesoria montażowe. Przed przystąpieniem do prac odłączyć napięcie zasilania. Zaciski śrubowe dokręcać zgodnie z zalecanym momentem (sprawdzić w dokumentacji producenta). Należy zapewnić odpowiednią wentylację, aby uniknąć przegrzewania się urządzenia. Styki wyjściowe 2C/O muszą być dobrane pod kątem obciążenia – unikać przekraczania prądu znamionowego 4 A.

FAQ

• Czy przekaźnik można stosować z napięciem stałym i przemiennym? Tak, urządzenie obsługuje zarówno 24–240 V AC, jak i 24–48 V DC, co czyni je uniwersalnym w różnych aplikacjach.
• Jakie jest maksymalne obciążenie styków wyjściowych? Wyjście 2C/O (SPDT) ma prąd znamionowy 4 A przy napięciu 250 V AC/DC – należy dobrać odpowiednie obciążenie nieprzekraczające tych wartości.
• Czy urządzenie posiada ochronę przed przepięciami? Dane produktu nie zawierają informacji o klasie ochrony przeciwprzepięciowej. Zaleca się stosowanie dodatkowych środków ochrony w instalacji, np. warystorów lub ograniczników przepięć.
