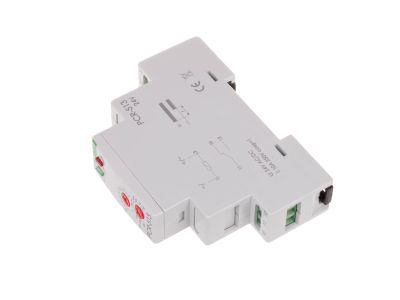

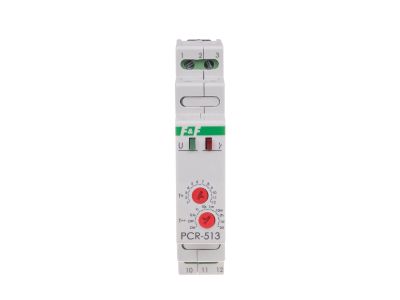

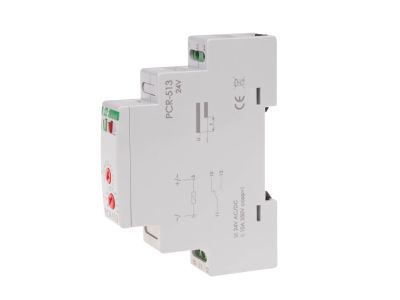

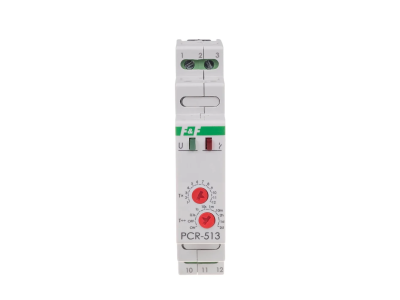

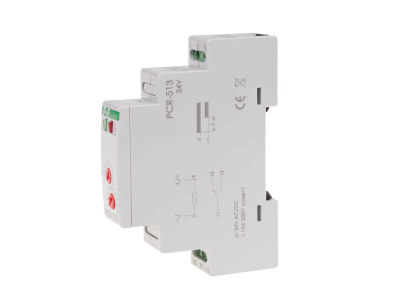

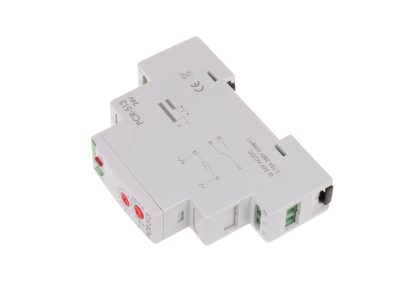

Przekaźnik czasowy rewersyjny PCR-513-24V styki 1NO/NC 24V AC/DC na szynę DIN | PCR-513-24V F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy rewersyjny PCR-513-24V marki F&F to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki. Urządzenie pracuje w trybie opóźnionego załączenia, co oznacza, że po podaniu napięcia zasilającego następuje odliczenie nastawionego czasu, a dopiero po jego upływie styk wykonawczy zostaje przełączony. Przekaźnik charakteryzuje się wyjątkowo szerokim zakresem regulacji czasu działania, wynoszącym od 0,1 sekundy aż do 576 godzin, co czyni go niezwykle uniwersalnym rozwiązaniem w aplikacjach przemysłowych i domowych.

• Napięcie zasilania: Uniwersalne zasilanie 24 V AC/DC zapewnia kompatybilność z niskonapięciowymi systemami sterowania.
• Wydajność prądowa: Maksymalny prąd obciążenia wynosi 10 A, co pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy.
• Konfiguracja styków: Wyposażony w jeden styk przełączny (1 × NO/NC) z pełną separacją galwaniczną, co zwiększa bezpieczeństwo i elastyczność projektowania obwodów.
• Sygnalizacja optyczna: Czytelna diagnostyka dzięki diodom LED – zielona sygnalizuje obecność napięcia zasilania, natomiast czerwona informuje o stanie styku wykonawczego.
• Energooszczędność: Bardzo niski pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty energii w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów i rozdzielnic, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie spełnia standardy dotyczące aparatury modułowej przeznaczonej do montażu na szynie TH-35, co potwierdza jego profesjonalny charakter i niezawodność w ciągłej pracy przemysłowej.

Zastosowanie

Przekaźnik PCR-513-24V znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna zwłoka czasowa przed uruchomieniem urządzenia. W automatyce budynkowej idealnie sprawdza się w sterowaniu systemami wentylacji (np. opóźnienie startu wentylatora po włączeniu oświetlenia), ogrzewania oraz w układach sygnalizacji. W przemyśle jest wykorzystywany do sekwencyjnego uruchamiania maszyn, co pozwala uniknąć gwałtownych skoków obciążenia sieci zasilającej, a także w procesach technologicznych wymagających zachowania określonych interwałów czasowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik zajmuje szerokość jednego modułu (18 mm) i jest przystosowany do montażu na standardowej szynie DIN 35 mm. Przyłącze stanowią solidne zaciski śrubowe o przekroju znamionowym 2,5 mm², co pozwala na stabilne i pewne przesyłanie energii oraz łatwe łączenie z innymi elementami automatyki. Podczas dokręcania przewodów należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia zacisków. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C.

FAQ

• Czy przekaźnik może pracować z napięciem stałym i zmiennym? Tak, urządzenie jest przystosowane do zasilania napięciem 24 V zarówno w standardzie AC, jak i DC.
• Jaki jest maksymalny czas, jaki mogę ustawić? Przekaźnik oferuje bardzo szeroki zakres nastawy, aż do 576 godzin, co pozwala na realizację nawet bardzo długich cykli sterowania.
• Czy styk jest odizolowany od zasilania? Tak, urządzenie posiada separację styku, co pozwala na sterowanie obwodem o innym potencjale niż napięcie zasilania przekaźnika.
• Jak sygnalizowane jest działanie urządzenia? Stan pracy można monitorować za pomocą dwóch diod LED: zielona (zasilanie) oraz czerwona (stan styku).
