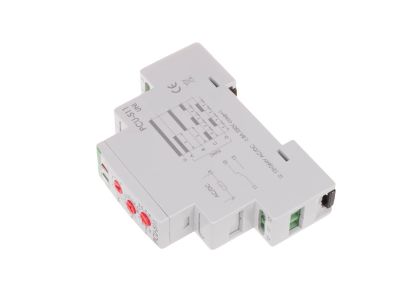

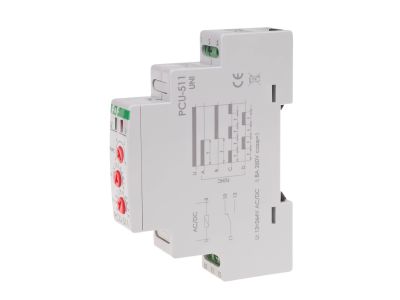

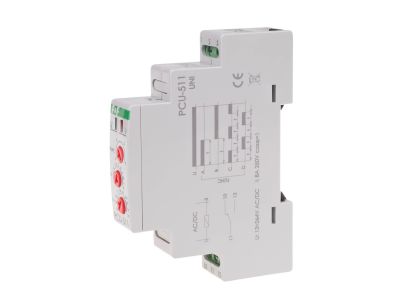

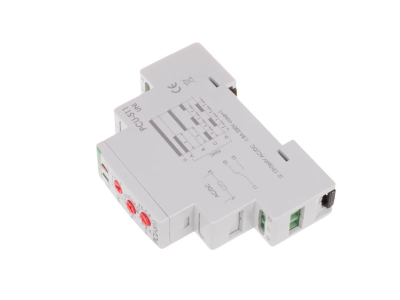

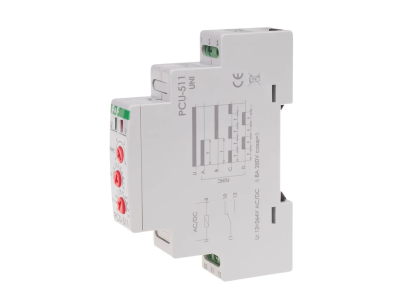

Przekaźnik czasowy PCU-511UNI styk 1NO/NC 12-264V AC/DC na szynę DIN | PCU-511UNI F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy PCU-511UNI marki F&F to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki. Kluczowym atutem tego modelu jest jego uniwersalność zasilania, która obejmuje szeroki zakres od 12 do 264 V AC/DC, co eliminuje konieczność posiadania wielu wariantów urządzeń dla różnych napięć sterowania. Urządzenie zostało wyposażone w jeden styk przełączny (1 NO/NC) o maksymalnym prądzie obciążenia wynoszącym 8 A, co pozwala na bezpośrednie sterowanie odbiornikami o umiarkowanej mocy lub cewkami większych styczników.

• Szeroki zakres nastawy czasu: Możliwość regulacji od 0,1 sekundy aż do 576 godzin pozwala na dopasowanie urządzenia do niemal każdego procesu technologicznego.
• Wielofunkcyjność: Przekaźnik oferuje tryby pracy takie jak opóźnione wyłączenie, opóźnione załączenie oraz pracę cykliczną, co czyni go niezwykle elastycznym narzędziem w rękach inżyniera.

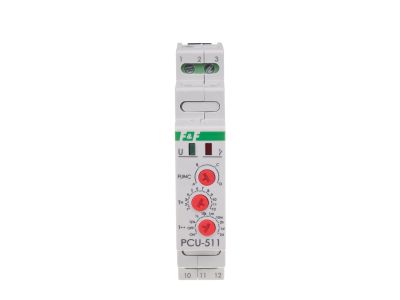

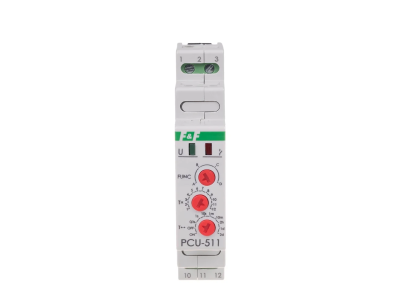

• Sygnalizacja LED: Wyraźna sygnalizacja optyczna za pomocą zielonej diody LED (zasilanie) oraz czerwonej diody LED (stan styku) ułatwia diagnostykę i monitorowanie pracy układu.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty energii w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Separacja galwaniczna styku zapewnia dodatkowy poziom bezpieczeństwa dla układów sterowania, izolując obwód wykonawczy od obwodu zasilania przekaźnika.

Zastosowanie

Przekaźnik PCU-511UNI znajduje szerokie zastosowanie zarówno w automatyce przemysłowej, jak i budynkowej. Dzięki swojej niezawodności idealnie sprawdza się w:

• Systemach wentylacji i klimatyzacji: Sterowanie czasem pracy wentylatorów po wyłączeniu głównego urządzenia.
• Układach oświetlenia: Automatyczne wyłączanie oświetlenia na klatkach schodowych lub w magazynach po zadanym czasie.
• Procesach przemysłowych: Cykliczne załączanie pomp, mieszadeł lub podajników w liniach produkcyjnych.
• Sygnalizacji: Generowanie impulsów czasowych dla systemów ostrzegawczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik PCU-511UNI jest przystosowany do montażu na standardowej szynie DIN 35 mm, zajmując szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącza w formie zacisków śrubowych obsługują przewody o przekroju znamionowym do 2,5 mm², co zapewnia stabilne i pewne połączenie elektryczne. Podczas dokręcania zacisków należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia gniazd śrubowych przy jednoczesnym zapewnieniu optymalnego styku. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C.

FAQ

1. Czy przekaźnik PCU-511UNI może pracować z napięciem 24V DC?
Tak, dzięki uniwersalnemu zasilaczowi impulsowemu urządzenie pracuje poprawnie w zakresie od 12 do 264 V zarówno dla prądu zmiennego (AC), jak i stałego (DC).

2. Jaki jest maksymalny czas, na jaki można ustawić opóźnienie?
Maksymalny czas działania wynosi 576 godzin, co pozwala na realizację bardzo długich cykli pracy lub opóźnień.

3. Czy urządzenie posiada separację styków?
Tak, przekaźnik posiada pełną separację styku wykonawczego, co pozwala na sterowanie obwodem o innym potencjale niż napięcie zasilania urządzenia.
