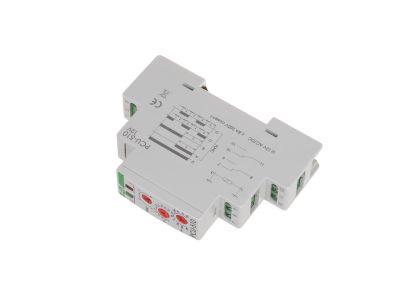

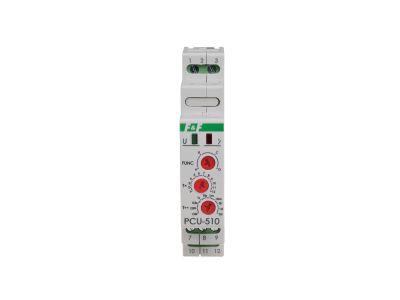

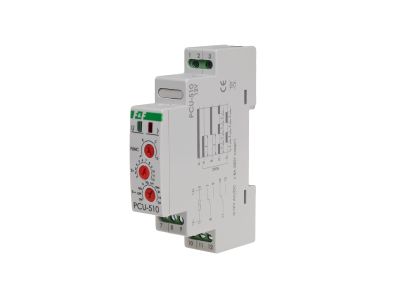

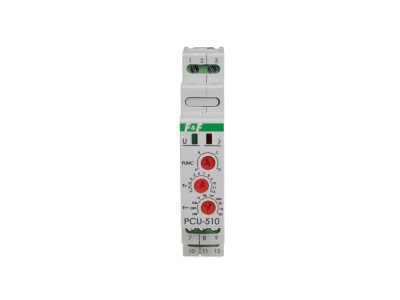

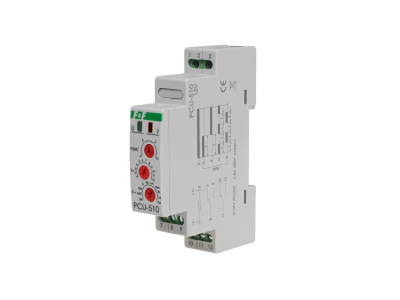

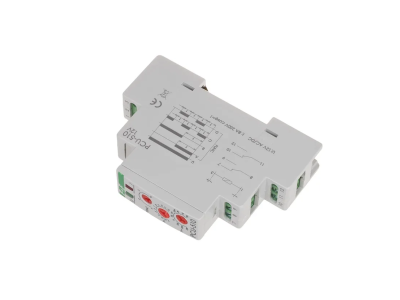

Przekaźnik czasowy PCU-510-12V, styk: 2xNO/NC 12V AC/DC | PCU-510-12V F&F

Alternatywny kod produktu: PCU-510 12V

Opis i Kluczowe Cechy

Przekaźnik czasowy PCU-510-12V to uniwersalne urządzenie do precyzyjnego sterowania czasowego w układach automatyki przemysłowej i domowej. Zasilany napięciem 12 V AC/DC, wyposażony w dwa zestawy styków przełącznych NO/NC (2P) o maksymalnym prądzie obciążenia 2 × 8 A, co pozwala na bezpieczne przełączanie odbiorników o znacznym poborze mocy bez ryzyka przegrzania styków. Szerokość 1 modułu (18 mm) umożliwia oszczędne zagospodarowanie szafy sterowniczej.

• 3 tryby pracy: opóźnione wyłączenie, opóźnione załączenie oraz praca cykliczna – elastyczne dopasowanie do różnych scenariuszy sterowania czasowego.
• Szeroki zakres regulacji czasu: od 0,1 s do 576 h – precyzyjne ustawienie opóźnienia lub cyklu dla aplikacji krótko- i długoterminowych.
• Separacja styku TAK: galwaniczne odizolowanie obwodu sterowania od obwodu obciążenia zwiększa bezpieczeństwo i niezawodność instalacji.
• Sygnalizacja LED: zielona dioda sygnalizuje obecność napięcia zasilania, czerwona – stan styku (załączony/wyłączony), co ułatwia diagnostykę bez przyrządów pomiarowych.
• Niski pobór mocy 0,8 W: minimalne obciążenie zasilacza, idealne do układów pracujących w trybie ciągłym.

Zgodność z Normami

Przekaźnik czasowy PCU-510-12V został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza bezpieczeństwo użytkowania i zgodność z wymogami rynku. Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach, w obrębie rozdzielnic i szaf sterowniczych.

Zastosowanie

Przekaźnik czasowy PCU-510-12V znajduje zastosowanie wszędzie tam, gdzie wymagane jest czasowe załączanie lub wyłączanie odbiorników – zarówno w automatyce przemysłowej, jak i w inteligentnych instalacjach budynkowych. Dzięki trzem trybom i szerokiemu zakresowi czasowemu może realizować zarówno proste opóźnienia, jak i złożone sekwencje cykliczne.

• Sterowanie wentylacją – opóźnione wyłączanie nawiewników/wyciągów po opuszczeniu pomieszczenia.
• Sterowanie ogrzewaniem – cykliczne włączanie pomp obiegowych lub ogrzewania podłogowego.
• Sterowanie oświetleniem – opóźnione wyłączanie światła w korytarzach lub schodach (funkcja schodowa) oraz symulacja obecności.
• Sygnalizacja i automatyka przemysłowa – impulsy czasowe do styczników, przekaźników, PLC oraz sekwencje alarmowe.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego PCU-510-12V może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm². Moment dokręcający powinien wynosić 0,4 Nm – stosować się do dokumentacji producenta. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z normami.

FAQ

• Czy przekaźnik czasowy PCU-510-12V ma podświetlenie? Tak, urządzenie wyposażono w dwie diody LED: zielona sygnalizuje podanie napięcia zasilania 12 V AC/DC, czerwona informuje o stanie styku (styki zwarte – dioda świeci).
• Jaki stopień ochrony ma ten przekaźnik? Stopień ochrony wynosi IP20 – urządzenie jest przeznaczone do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic lub szaf sterowniczych.
• W jakim trybie pracy działają styki NO/NC? Styki są przełącznymi zestawami (2×NO/NC). W zależności od wybranego trybu pracy (opóźnione załączenie, opóźnione wyłączenie lub praca cykliczna) styki zwierają się lub rozwierają po upływie nastawionego czasu, umożliwiając zarówno załączanie, jak i wyłączanie odbiorników.
