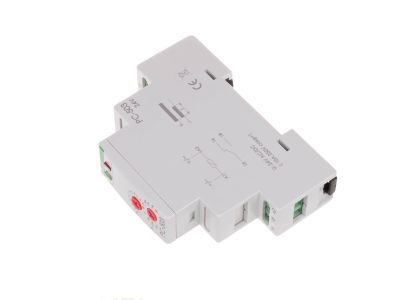

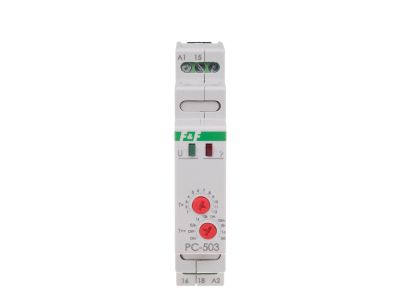

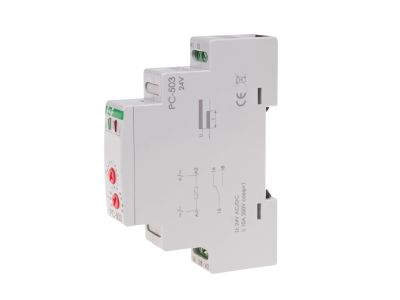

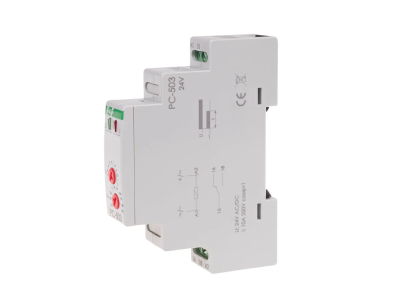

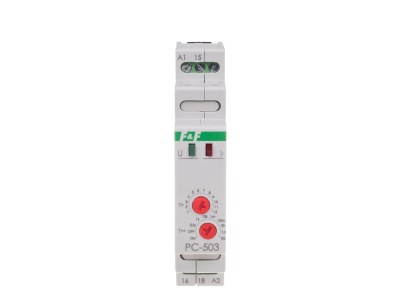

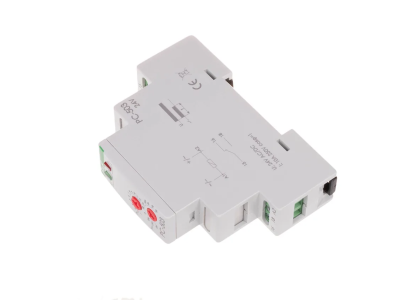

Przekaźnik czasowy PC-503-24V awersyjny styki 1NO/NC 24V | PC-503-24V F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy awersyjny PC-503-24V to urządzenie przeznaczone do realizacji opóźnionego załączania obwodów w instalacjach sterowania. Posiada zestyk przełączny 1NO/NC oraz cewkę zasilaną napięciem 24 V. Przystosowany do montażu na szynie DIN, zapewnia niezawodną pracę w układach automatyki budynkowej i przemysłowej.

• Zestyk przełączny 1NO/NC: umożliwia jednoczesne sterowanie obwodem normalnie otwartym i normalnie zamkniętym, co daje elastyczność w projektowaniu układów.
• Napięcie cewki 24 V: niskie napięcie sterujące zwiększa bezpieczeństwo obsługi i ułatwia integrację z systemami niskonapięciowymi.
• Funkcja awersyjna (opóźnienie załączenia): po podaniu napięcia na cewkę następuje odliczanie ustawionego czasu, po którym styk zmienia stan – idealne do sekwencyjnego uruchamiania odbiorników.
• Montaż na szynę TH35 (DIN): szybki i pewny montaż w rozdzielnicy, zgodny ze standardem aparatury modułowej.

Zgodność z Normami

Przekaźnik czasowy PC-503-24V jest zgodny z europejskimi normami bezpieczeństwa oraz posiada oznakowanie CE. Dokładne dane dotyczące spełnianych norm znajdują się w karcie katalogowej producenta.

Zastosowanie

Przekaźnik czasowy awersyjny sprawdza się wszędzie tam, gdzie wymagane jest opóźnione załączanie urządzeń po podaniu sygnału sterującego. Stosowany jest zarówno w automatyce budynkowej, jak i w prostych układach przemysłowych.

• Sekwencyjne uruchamianie silników, wentylatorów i pomp w celu ograniczenia skoków prądu rozruchowego.
• Opóźnione załączanie nagrzewnic, klimatyzatorów lub innych odbiorników dużej mocy.
• Sterowanie stycznikami i przekaźnikami w układach automatyki – np. w szafach sterowniczych.
• Sygnalizacja czasowa – opóźnione załączenie syreny, lamp ostrzegawczych lub innych urządzeń sygnalizacyjnych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem obciążenia styków (szczegóły w dokumentacji). Momenty dokręcania zacisków muszą być zgodne z danymi producenta.

FAQ

• Czy przekaźnik PC-503-24V jest przystosowany do napięcia stałego czy zmiennego? Napięcie cewki podane jako 24 V – producent nie precyzuje rodzaju napięcia. Przed zastosowaniem sprawdź kartę katalogową pod kątem AC lub DC.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy posiada IP20, jednak dla pewności skonsultuj się z dokumentacją techniczną.
• Czym różni się przekaźnik awersyjny od rewersyjnego? Awersyjny realizuje opóźnienie załączenia (styk zmienia stan po upływie zadanego czasu od podania napięcia), natomiast rewersyjny – opóźnienie wyłączenia (styk wraca do stanu początkowego po zadanym czasie od zaniku napięcia).
