Przekaźnik czasowy, opóźnienie wyłączenia 0.05s-10min, 24-240V AC/DC, 2C/O, CT-ARS.21P | 1SVR740120R3300 ABB

Alternatywny kod produktu: 1SVR740120R3300

Opis i Kluczowe Cechy

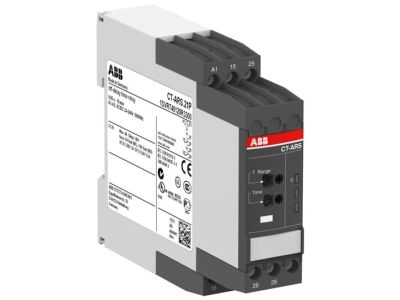

Przekaźnik czasowy CT-ARS.21P (symbol 1SVR740120R3300) to elektroniczny, jednofunkcyjny timer z funkcją opóźnienia wyłączenia. Pracuje w zakresie napięć zasilających 24–240 V AC/DC, a jego wyjście wyposażone jest w 2 styki przełączne (2C/O) o obciążalności 250 V / 4 A. Przekaźnik oferuje 10 zakresów czasowych od 0,05 sekundy do 300 godzin, co umożliwia precyzyjne sterowanie procesami wymagającymi opóźnionego wyłączenia.

• Funkcja opóźnienia wyłączenia: Rzeczywiste opóźnienie w przypadku zaniku napięcia sterującego – idealne do zabezpieczenia procesów produkcyjnych lub układów automatyki.
• Zakres napięć 24–240 V AC/DC: Uniwersalność zasilania – kompatybilny z większością systemów sterowania i automatyki przemysłowej.
• Wytrzymałe styki 250V / 4A (2C/O): Możliwość sterowania obwodami o większym obciążeniu, zapewniające niezawodne połączenia w instalacjach elektrycznych.
• 10 zakresów czasowych 0,05s–300h: Szeroki wybór interwałów czasowych, od szybkich reakcji po długoterminowe opóźnienia, dostosowany do indywidualnych potrzeb aplikacji.
• Technologia Easy Connect z zaciskami wtykowymi: Szybki i bezpieczny montaż, eliminacja błędów okablowania dzięki systemowi wtykowemu.
• Przezroczysta, plombowana pokrywa (opcja): Zabezpieczenie przed nieuprawnioną modyfikacją parametrów czasowych, zwiększające niezawodność i integralność systemu sterowania.

Zgodność z Normami

Przekaźnik spełnia wymogi norm europejskich dotyczących bezpieczeństwa urządzeń elektrycznych oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z dyrektywami LVD (niskiego napięcia) i EMC (kompatybilności elektromagnetycznej).

Zastosowanie

Przekaźnik czasowy CT-ARS.21P znajduje zastosowanie w układach automatyki przemysłowej, systemach zabezpieczeń oraz instalacjach sterowania procesami wymagającymi precyzyjnego opóźnienia czasowego.

• Sterowanie oświetleniem schodowym – opóźnienie wyłączenia po zaniku napięcia sterującego zapobiega nagłemu wyłączeniu światła.
• Systemy zabezpieczeń maszyn – opóźnienie wyłączenia w przypadku awarii zasilania, umożliwiające bezpieczne zatrzymanie urządzeń.
• Automatyka przemysłowa – precyzyjne sterowanie cyklem pracy maszyn w zależności od zaprogramowanego opóźnienia.
• Instalacje alarmowe i przeciwpożarowe – opóźnienie wyłączenia w celu zapewnienia ciągłości zasilania awaryjnego.
• Systemy wentylacji i klimatyzacji – sterowanie czasowe wentylatorów i pomp w zależności od zapotrzebowania.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować w suchym, wolnym od pyłów środowisku, na szynie DIN 35 mm. Przed podłączeniem należy upewnić się, że napięcie zasilające jest zgodne z zakresem 24–240 V AC/DC. Zaciski wtykowe ułatwiają szybki montaż, jednak zaleca się dokręcenie połączeń zgodnie z momentem obrotowym określonym w dokumentacji. Przekaźnik nie wymaga zasilania pomocniczego do utrzymania stanu opóźnienia.

FAQ

• Czy przekaźnik wymaga zasilania pomocniczego do utrzymania opóźnienia? Nie – opóźnienie wyłączenia działa bez konieczności zasilania pomocniczego, co zwiększa niezawodność działania.
• Jakie jest maksymalne obciążenie styków? Styki przekaźnika mają obciążalność 250 V / 4 A, co umożliwia sterowanie większością obwodów mocy w instalacjach elektrycznych.
• Czy zakres czasowy 300 godzin jest faktycznie dostępny? Tak, urządzenie oferuje 10 zakresów czasowych, w tym maksymalny interwał 300 godzin (12,5 dnia), co pozwala na długoterminowe sterowanie procesami.
