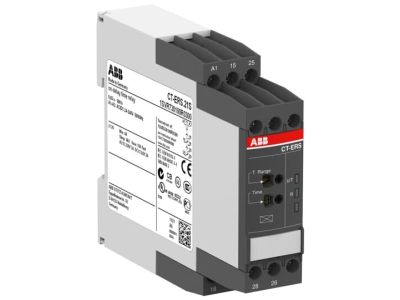

Przekaźnik czasowy, opóźnienie włączenia 0.05s-300h, 24-240V AC/DC, 2C/O, CT-ERS.21S zaciski śrubowe | 1SVR730100R0300 ABB

Alternatywny kod produktu: 1SVR730100R0300

Opis i Kluczowe Cechy

Przekaźnik czasowy CT-ERS.21S (symbol 1SVR730100R0300) to elektroniczne urządzenie ze stykami 2C/O (SPDT) przeznaczone do precyzyjnego sterowania czasowego obwodów elektrycznych. Obsługuje opóźnienie włączenia w zakresie od 0,05 sekundy do 300 godzin z możliwością wyboru 10 zakresów czasowych. Zasilanie 24–240V AC/DC i styki 250V/4A zapewniają uniwersalność zastosowania w instalacjach niskiego napięcia.

• Opóźnienie włączenia 0,05s–300h: Szeroki zakres regulacji umożliwia dostosowanie czasu opóźnienia do indywidualnych potrzeb aplikacji – od szybkich reakcji po długotrwałe cykle pracy.
• Zasilanie 24–240V AC/DC: Kompatybilność z różnymi systemami napięcia zasilającego, co eliminuje potrzebę stosowania dodatkowych przetwornic.
• Styki 2C/O (SPDT) 250V/4A: Solidne styki metalowe zapewniają niezawodne połączenie i długą żywotność nawet przy częstym przełączaniu obciążeń.
• Zaciski śrubowe z dwukomorową konstrukcją: Ułatwiają podłączenie przewodów i zapewniają pewny kontakt elektryczny, redukując ryzyko poluzowania się połączenia.
• Przezroczysta, plombowana pokrywa ochronna: Zabezpiecza nastawy przed nieuprawnionymi zmianami i ułatwia weryfikację ustawień wizualną.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada oznaczenie CE oraz zgodność z dyrektywami Unii Europejskiej w zakresie niskonapięciowych urządzeń sterowniczych.

Zastosowanie

Przekaźnik CT-ERS.21S znajduje zastosowanie w układach automatyki przemysłowej, systemach sterowania oświetleniem, wentylacją, pompami oraz innych aplikacjach wymagających precyzyjnego opóźnienia czasowego.

• Sterowanie czasowe oświetlenia w pomieszczeniach biurowych, magazynowych lub ulicznych – automatyczne załączanie/wyłączanie z opóźnieniem.
• Zabezpieczenie pomp lub wentylatorów przed częstym włączaniem/wyłączaniem (zapobieganie udarom hydraulicznym i mechanicznym).
• Automatyka przemysłowa – wprowadzanie opóźnień w cyklach produkcyjnych lub testowych.
• Systemy alarmowe i sygnalizacyjne – opóźnione załączanie sygnałów dźwiękowych lub świetlnych.
• Sterowanie reklamami świetlnymi i efektami świetlnymi w budynkach.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia zasilania. Przekaźnik należy zamontować na standardowej szynie DIN 35mm, zachowując odpowiednie odstępy dla wentylacji. Zaciski śrubowe należy dokręcić odpowiednim momentem zgodnie z zaleceniami producenta (sprawdź dokumentację techniczną). Pokrywa ochronna powinna być założona i zabezpieczona plombą po dokonaniu nastaw. Przed uruchomieniem sprawdzić poprawność podłączeń i zgodność nastaw z wymaganiami aplikacji.

FAQ

• Czy przekaźnik CT-ERS.21S może współpracować z napięciem stałym? Tak, urządzenie obsługuje zarówno zasilanie prądem przemiennym (24–240V AC) jak i stałym (24–240V DC) – uniwersalność zasilania.
• Jakie jest maksymalne obciążenie styków? Styki przekaźnika są ocenione na 250V przy 4A, co umożliwia sterowanie większością urządzeń niskonapięciowych.
• Czy pokrywa ochronna jest standardowym wyposażeniem? Tak, przezroczysta pokrywa z możliwością plombowania jest integralnym elementem urządzenia, zabezpieczającym nastawy przed przypadkowymi zmianami.
