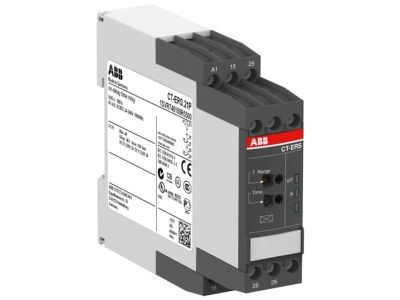

Przekaźnik czasowy, opóźnienie włączenia 0.05s-300h, 24-240V AC/DC, 2C/O, CT-ERS.21P | 1SVR740100R0300 ABB

Alternatywny kod produktu: 1SVR740100R0300

Opis i Kluczowe Cechy

Przekaźnik czasowy CT-ERS.21P (symbol 1SVR740100R0300) to elektroniczny timer z funkcją opóźnienia włączenia, zaprojektowany do sterowania procesami wymagającymi precyzyjnego czasu reakcji. Urządzenie oferuje 10 zakresów czasowych od 0,05 sekundy do 300 godzin, zasilanie 24–240V AC/DC oraz wyjście 2C/O (SPDT) o obciążalności 250V/4A. Przezroczysta, plombowana pokrywa chroni ustawienia przed nieuprawnionymi zmianami, a technologia Easy Connect z zaciskami wtykowymi zapewnia szybki i bezpieczny montaż.

• Zakres opóźnienia 0,05s–300h: Uniwersalne zastosowanie – od szybkich reakcji po długotrwałe sterowanie (np. opóźnienie załączenia pomp, oświetlenia, wentylacji).
• Zasilanie 24–240V AC/DC: Praca z różnymi napięciami sterowniczymi – eliminuje potrzebę stosowania dodatkowych przetwornic lub zasilaczy.
• Wyjście 2C/O (SPDT) 250V/4A: Zapewnia elastyczność w sterowaniu obwodami – przekaźnik może załączać lub rozłączać dwa niezależne obwody.
• Przezroczysta, plombowana pokrywa: Zabezpiecza nastawy przed przypadkową zmianą i ułatwia weryfikację ustawień w trakcie eksploatacji.
• Technologia Easy Connect z zaciskami wtykowymi: Szybki montaż i demontaż – idealne rozwiązanie przy częstych zmianach konfiguracji lub serwisowaniu.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Przekaźnik czasowy CT-ERS.21P znajduje zastosowanie w układach automatyki, sterowania i zabezpieczeń, gdzie wymagane jest precyzyjne opóźnienie włączenia.

• Sterowanie oświetleniem zewnętrznym i reklamami świetlnymi – opóźnienie załączenia zapobiega efektowi „ucięcia” przy załączaniu wielu obwodów.
• Automatyka budynkowa – opóźnione załączenie wentylacji, klimatyzacji lub ogrzewania (np. w pomieszczeniach magazynowych).
• Sterowanie pompami, sprężarkami i innymi urządzeniami przemysłowymi – ochrona przed częstymi załączaniami i wyłączaniami.
• Układy zabezpieczeń – opóźnienie reakcji na czujniki lub sygnały alarmowe, aby uniknąć fałszywych wyzwań.
• Systemy alarmowe i kontroli dostępu – opóźnienie załączenia syreny lub urządzeń blokujących.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w warunkach bez napięcia. Przekaźnik montować na szynie DIN lub w obudowie aparatury modułowej. Zaciski zasilania i sterowania podłączać zgodnie z oznaczeniami na urządzeniu: napięcie 24–240V AC/DC na zaciski A1/A2, a obwód sterowany do zacisków 11/12 (NO) i 21/22 (NC). Po podłączeniu należy zablokować pokrywę plombą, aby uniemożliwić nieautoryzowaną zmianę nastaw. Przed uruchomieniem sprawdzić poprawność połączeń i zakres czasowy.

FAQ

• Czy przekaźnik obsługuje opóźnienie wyłączenia? Nie – CT-ERS.21P oferuje wyłącznie funkcję opóźnienia włączenia (załączenia). Do opóźnienia wyłączenia wymagany jest przekaźnik z inną funkcją czasową.
• Jakie jest maksymalne obciążenie styków? Styki przekaźnika są obciążalne prądem 4A przy napięciu 250V AC/DC (rezystancyjnym). Dla obciążeń indukcyjnych zaleca się stosowanie dodatkowych układów gaszących (np. warystorów).
• Czy można zdemontować pokrywę podczas pracy? Nie – pokrywa jest plombowana, aby uniemożliwić nieuprawnioną modyfikację nastaw. Demontaż powinien odbywać się wyłącznie w stanie beznapięciowym.
