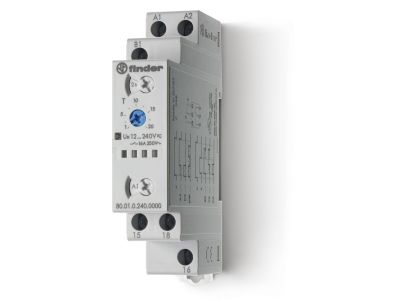

Przekaźnik czasowy modułowy serii 80: 1 P 16 A 12…240 V AC/DC | 80.01.0.240.0000 Finder

Opis i Kluczowe Cechy

Przekaźnik czasowy modułowy serii 80 o numerze katalogowym 80.01.0.240.0000 to zaawansowane rozwiązanie od renomowanego producenta FINDER, zaprojektowane z myślą o precyzyjnym sterowaniu procesami w automatyce budynkowej i przemysłowej. Urządzenie charakteryzuje się wyjątkową uniwersalnością dzięki zastosowaniu technologii PWM (Pulse Width Modulation), która pozwala na stabilną pracę przy szerokim zakresie napięcia zasilania od 12 do 240 V AC/DC. Kompaktowa obudowa o szerokości zaledwie 17,5 mm pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej.

• Wielofunkcyjność: Urządzenie oferuje sześć trybów pracy, w tym opóźnione załączenie (AI), włączenie na nastawiony czas (DI), pracę cykliczną symetryczną (SW) oraz zaawansowane funkcje sterowane zboczem impulsu (BE, CE, DE).
• Szeroki zakres czasowy: Możliwość wyboru jednej z sześciu skal czasowych pozwala na precyzyjne nastawy w przedziale od 0,1 sekundy aż do 24 godzin.
• Wysoka obciążalność: Jeden zestyk przełączny (1 P) o prądzie znamionowym 16 A zapewnia bezpieczne sterowanie odbiornikami o znacznej mocy.
• Izolacja galwaniczna: Wysoki stopień izolacji pomiędzy obwodem wejściowym a wyjściowym zwiększa bezpieczeństwo użytkowania i chroni systemy sterowania.
• Ergonomia nastaw: Konstrukcja pozwala na użycie zarówno wkrętaków płaskich, jak i krzyżowych do regulacji funkcji, zakresów czasu oraz obsługi zaczepu szyny DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Przekaźnik jest przystosowany do montażu na standardowej szynie montażowej DIN 35 mm zgodnie z normą PN-EN 60715. Spełnienie rygorystycznych norm europejskich gwarantuje niezawodność w trudnych warunkach eksploatacyjnych oraz pełną kompatybilność z nowoczesnymi systemami rozdziału energii.

Zastosowanie

Dzięki swojej wszechstronności, przekaźnik FINDER 80.01 znajduje zastosowanie w wielu obszarach elektrotechniki. Jest idealnym wyborem do układów sterowania oświetleniem, systemów wentylacji i klimatyzacji, a także w automatyzacji procesów produkcyjnych, gdzie wymagane jest precyzyjne odmierzanie czasu. Możliwość zasilania napięciem stałym (DC) lub zmiennym (AC) sprawia, że jest to komponent niezwykle uniwersalny, redukujący konieczność utrzymywania wielu różnych indeksów magazynowych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na szynie DIN 35 mm. Dzięki przemyślanej konstrukcji zacisków, instalator może wykorzystać standardowe narzędzia (wkrętak płaski lub krzyżowy) do pewnego dokręcenia przewodów oraz do nastawy parametrów czasowych na panelu przednim. Należy zwrócić uwagę na odpowiedni dobór przekroju przewodów, aby zapewnić stabilne połączenie przy prądzie znamionowym 16 A. Przed uruchomieniem należy upewnić się, że wybrano właściwą funkcję czasową oraz zakres, korzystając z czytelnych pokręteł na obudowie.

FAQ

• Czy przekaźnik może pracować z napięciem 24V DC? Tak, dzięki uniwersalnemu zasilaniu PWM, urządzenie pracuje poprawnie w zakresie od 12 V do 240 V zarówno dla prądu stałego, jak i zmiennego.
• Jaki jest maksymalny czas, jaki można ustawić? Przekaźnik pozwala na ustawienie czasu opóźnienia lub pracy do 24 godzin.
• Czy do regulacji potrzebuję specjalistycznego śrubokręta? Nie, konstrukcja pokręteł i zaczepu jest przystosowana do standardowych wkrętaków płaskich oraz krzyżowych, co ułatwia pracę instalatora w terenie.
