Przekaźnik czasowy gwiazda-trójkąt zakres 0,3s-30s 380-415V AC, 2 styki C/O | RE22R2QEMT Schneider Electric

Opis i Kluczowe Cechy

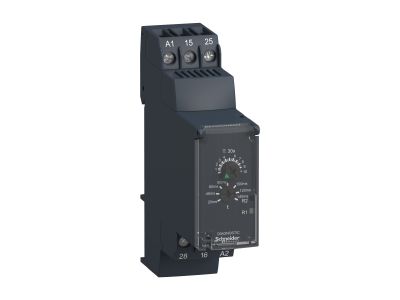

Przekaźnik czasowy gwiazda-trójkąt Schneider Electric Zelio Time RE22R2QEMT to precyzyjne urządzenie sterujące przełączaniem uzwojeń silników. Oferuje regulowany zakres czasowy 0,3–30 s, zasilanie 380–415 V AC (oraz 24–240 V AC), prąd wyjściowy 8 A oraz dwa styki przełączne (DPDT, 2×C/O). Jego kompaktowa obudowa o szerokości 22,5 mm umożliwia łatwy montaż na szynie DIN, oszczędzając miejsce w rozdzielnicy.

• Zakres czasowy 0,3–30 s: precyzyjne ustawienie opóźnienia umożliwia optymalne sterowanie sekwencją gwiazda-trójkąt, dostosowane do różnych charakterystyk rozruchu silników.
• Napięcie zasilania 380–415 V AC (24–240 V AC): uniwersalność pozwala na stosowanie w typowych instalacjach trójfazowych oraz w układach niskonapięciowych, zwiększając elastyczność aplikacji.
• Prąd wyjściowy 8 A: bezpieczna praca przy sterowaniu stycznikami i odbiornikami o średnim obciążeniu, bez ryzyka przeciążenia styków.
• Dwa styki przełączne (DPDT, 2×C/O): dwie niezależne pary styków umożliwiają realizację złożonych obwodów sterowniczych i sygnalizacyjnych.
• Szerokość 22,5 mm: kompaktowa obudowa pozwala na gęste zabudowanie rozdzielnicy, minimalizując wymaganą przestrzeń montażową.

Zgodność z Normami

Przekaźnik czasowy RE22R2QEMT jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania dla aparatury modułowej, co gwarantuje bezpieczeństwo i niezawodność w standardowych instalacjach elektrycznych.

Zastosowanie

Przekaźnik czasowy gwiazda-trójkąt RE22R2QEMT sprawdza się w automatyce przemysłowej i budynkowej, zwłaszcza przy rozruchu silników trójfazowych. Dzięki regulowanemu opóźnieniu może być używany do:

• Przełączania uzwojeń silników z gwiazdy w trójkąt w celu ograniczenia prądu rozruchowego i zmniejszenia obciążenia sieci.
• Opóźnionego załączania i wyłączania oświetlenia, wentylacji, bram automatycznych oraz innych odbiorników w systemach sterowania.
• Impulsowego sterowania stycznikami i przekaźnikami w układach sekwencyjnych, np. w szafach sterowniczych.
• Sygnalizacji czasowej oraz realizacji prostych funkcji opóźniających w tablicach rozdzielczych i układach automatyki.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaleca się dokręcanie śrub zacisków momentem podanym w dokumentacji producenta. Przekrój przewodów należy dobrać do prądu obciążenia (maks. 8 A). Należy zapewnić odpowiednią wentylację i nie przekraczać dopuszczalnych temperatur otoczenia.

FAQ

• Czy przekaźnik posiada podświetlenie lub sygnalizację LED? W dostępnej dokumentacji nie ma informacji o podświetleniu. Standardowo przekaźniki czasowe mogą mieć diodę sygnalizującą stan, jednak w modelu RE22R2QEMT nie zostało to potwierdzone.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP. Dla aparatury modułowej typowo przyjmuje się IP20 od strony czołowej, co zapewnia ochronę przed dostępem do części niebezpiecznych w normalnych warunkach.
• W jakim trybie pracy działa przekaźnik? Przekaźnik jest przeznaczony do funkcji gwiazda-trójkąt – po podaniu napięcia rozpoczyna odliczanie ustawionego czasu, a następnie przełącza styki (z gwiazdy na trójkąt). Szczegółowy tryb (opóźnione załączenie/wyłączenie) zależy od konfiguracji fabrycznej.
