Przekaźnik czasowy gwiazda-trójkąt 24-240V AC/ DC, 1s...300h, styk 2 C/O 8A Zelio Time | RE22R2QGMR Schneider Electric

Opis i Kluczowe Cechy

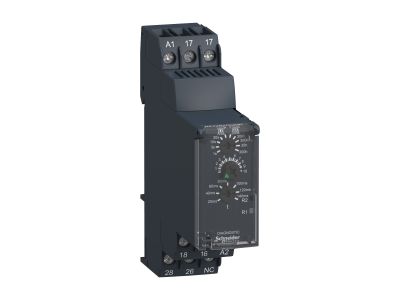

Przekaźnik czasowy Schneider Electric Zelio Time RE22R2QGMR to jednofunkcyjny moduł przeznaczony do sterowania przełączaniem obwodów w konfiguracji gwiazda–trójkąt (funkcja Qg). Urządzenie zasilane jest napięciem 24–240 V AC/DC, co zapewnia uniwersalność w instalacjach zarówno jedno-, jak i trójfazowych. Dzięki 2 stykom przełącznym (2 C/O) o obciążalności 8 A umożliwia bezpieczne załączanie odbiorników o znacznym poborze mocy. Szerokość 22,5 mm pozwala na oszczędność miejsca w rozdzielnicy na szynie DIN.

• Zakres nastaw czasu 1 s…300 h: regulacja w szerokim przedziale pozwala precyzyjnie dopasować opóźnienie do wymagań procesu technologicznego – od krótkich cykli przełączania po długie interwały.
• 2 styki przełączne (2 C/O) 8 A: umożliwiają jednoczesne sterowanie dwoma obwodami lub realizację przełączania gwiazda–trójkąt bez dodatkowych elementów pośredniczących.
• Zasilanie 24–240 V AC/DC: szeroki zakres napięcia eliminuje konieczność stosowania różnych wersji napięciowych, redukując liczbę magazynowanych produktów i upraszczając projektowanie instalacji.
• Szerokość 22,5 mm: smukła obudowa kompatybilna z systemem szyny DIN TH35 pozwala na gęste upakowanie aparatury w rozdzielnicy.
• Wymienna wkładka przekaźnikowa z zaciskiem: szybka wymiana przekaźnika minimalizuje przestoje maszyny i ułatwia serwis.

Zgodność z Normami

Przekaźnik czasowy RE22R2QGMR został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł przeznaczony jest do zarządzania czasem w systemach automatyki przemysłowej i budynkowej, szczególnie tam, gdzie wymagana jest funkcja przełączania gwiazda–trójkąt.

• Sterowanie przełączaniem silników elektrycznych w układzie gwiazda–trójkąt podczas rozruchu.
• Automatyczne otwieranie drzwi, szlabanów parkingowych i bram – opóźnienie czasowe w pętlach sterowania.
• Oświetlenie w pomieszczeniach socjalnych, toaletach korytarzach – wyłączanie czasowe po opuszczeniu strefy.
• Systemy alarmowe i sygnalizacyjne wymagające opóźnienia załączenia/wyłączenia.

Wskazówki Montażowe

Montaż urządzenia może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przekaźnik przeznaczony jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z obciążalnością prądową styków (8 A). Moment dokręcania zacisków stosować zgodny z dokumentacją producenta. Niedotrzymanie tych zaleceń może prowadzić do uszkodzenia urządzenia lub zagrożenia dla życia.

FAQ

• Czy przekaźnik posiada podświetlenie (LED) stanu zasilania lub wyjścia? W dostarczonej dokumentacji producenta nie wskazano diod sygnalizacyjnych. Urządzenie nie posiada wbudowanego podświetlenia – stan pracy należy kontrolować za pomocą zewnętrznych wskaźników lub miernika.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP dla tego modelu. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20. W razie konieczności stosowania w środowisku wilgotnym lub zapylonym należy zastosować dodatkową obudowę o wyższym IP.
• Jaki jest tryb pracy styków – czy są to styki zwierne, rozwierne czy przełączne? RE22R2QGMR wyposażony jest w 2 styki przełączne (2 C/O), co oznacza, że każdy styk ma wspólną, normalnie otwartą i normalnie zamkniętą część. W zależności od konfiguracji można je wykorzystać jako NO, NC lub przełączne.
