Przekaźnik czasowy gwiazda-trójkąt 1NO z opóźnieniem 1NO bez opóźnienia 1 zakres czasowy 1-20s | 3RP2574-1NW30 Siemens

Alternatywny kod produktu: 3RP25741NW30

Opis i Kluczowe Cechy

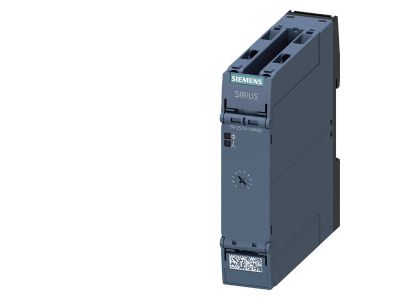

Przekaźnik czasowy gwiazda-trójkąt Siemens SIRIUS 3RP2574-1NW30 przeznaczony jest do sterowania sekwencją przełączania silników z gwiazdy na trójkąt. Urządzenie oferuje jeden styk NO z regulowanym opóźnieniem oraz jeden styk NO bezzwłoczny, co umożliwia precyzyjne sterowanie rozruchem. Zakres czasowy 1–20 s pozwala dopasować parametry do konkretnych wymagań napędu. Kompaktowa obudowa przemysłowa oraz zdejmowane zaciski ułatwiają montaż i serwis.

• Styk NO z opóźnieniem + styk NO bez opóźnienia: Dwa niezależne tory umożliwiają bezpieczne i powtarzalne przełączanie z gwiazdy na trójkąt – jeden styk załącza stycznik gwiazdy z opóźnieniem, drugi natychmiastowo steruje stycznikiem głównym.
• Zakres czasowy 1–20 s: Precyzyjna regulacja opóźnienia pozwala dostosować czas rozruchu do charakterystyki silnika i obciążenia, zapobiegając przeciążeniom mechanicznym i elektrycznym.
• Kompaktowa obudowa przemysłowa: Niewielkie wymiary oraz mocowanie na szynie TH35 ułatwiają zabudowę w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce.
• Zdejmowane zaciski przyłączeniowe: Usprawniają okablowanie, testowanie i ewentualną wymianę przekaźnika bez konieczności odkręcania przewodów.
• Szeroki zakres napięcia zasilającego: Przekaźnik może być stosowany w różnych instalacjach na całym świecie – zgodność z międzynarodowymi aprobatami potwierdza uniwersalność urządzenia.

Zgodność z Normami

Przekaźnik czasowy 3RP2574-1NW30 spełnia wymagania norm międzynarodowych i posiada certyfikat CE. Produkt zastępuje dotychczasową serię 3RP15, zachowując pełną kompatybilność funkcjonalną i mechaniczną.

Zastosowanie

Przekaźnik przeznaczony jest do układów rozruchu silników w konfiguracji gwiazda-trójkąt, gdzie wymagane jest czasowe przełączanie między uzwojeniami. Sprawdza się w systemach automatyki przemysłowej i budynkowej.

• Sterowanie stycznikami w układzie gwiazda-trójkąt dla silników asynchronicznych – automatyczne przełączanie po upływie zadanego czasu.
• Realizacja opóźnień czasowych w sekwencjach rozruchowych – ochrona przed jednoczesnym załączeniem obu styczników.
• Integracja z układami PLC lub sterownikami swobodnie programowalnymi – sygnały z przekaźnika mogą być odczytywane jako wejścia binarne.
• Zastosowanie w wentylacji, pompach, sprężarkach i innych napędach wymagających łagodnego rozruchu.

Wskazówki Montażowe

Montaż przekaźnika czasowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie mocuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu obciążenia styków – zgodnie z dokumentacją producenta. Zaciski dokręcać momentem podanym w karcie katalogowej. Po montażu sprawdzić poprawność działania sekwencji czasowej.

FAQ

• Jaki jest zakres czasowy przekaźnika 3RP2574-1NW30? Zakres regulacji opóźnienia wynosi od 1 do 20 sekund. Dokładne ustawienie dokonuje się za pomocą pokrętła na obudowie.

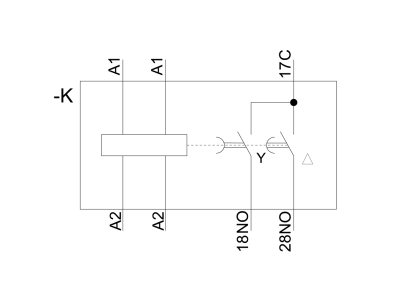

• Ile styków posiada przekaźnik i jaki jest ich tryb pracy? Urządzenie wyposażone jest w jeden styk NO z opóźnieniem (przełącza po zadanym czasie) oraz jeden styk NO bez opóźnienia (załącza się natychmiast po podaniu napięcia). Oba styki są zwierne, bez prowadzenia wymuszonego.
• Czy przekaźnik można zamontować w dowolnej szafie sterowniczej? Tak, obudowa przystosowana jest do montażu na szynie TH35/DIN, co umożliwia łatwą instalację w standardowych rozdzielnicach. Należy pamiętać o zachowaniu odstępów chłodzących zgodnie z dokumentacją.
