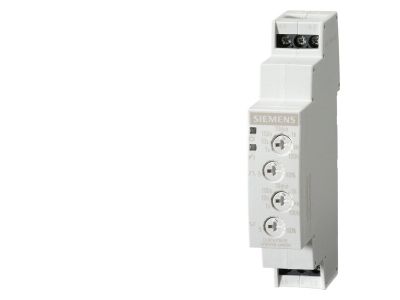

Przekaźnik czasowy elektroniczny zegar AC/DC12-240V 1 zestyk przełączny 7 zakresów czasow.0,05S-100H | 7PV1558-1AW30 Siemens

Alternatywny kod produktu: 7PV15581AW30

Opis i Kluczowe Cechy

Przekaźnik czasowy SIRIUS firmy Siemens, symbol 7PV1558-1AW30, to elektroniczny zegar sterujący przeznaczony do układów wymagających precyzyjnej zwłoki czasowej. Urządzenie wyposażone w 1 zestyk przełączny umożliwia realizację opóźnionego załączenia, wyłączenia oraz przełączania w aplikacjach przemysłowych. Uniwersalne napięcie zasilania AC/DC 12–240 V pozwala na stosowanie w instalacjach prądu przemiennego i stałego bez dodatkowych przetwornic, a 7 zakresów czasowych od 0,05 sekundy do 100 godzin daje elastyczność doboru zwłoki do praktycznie każdego zadania automatyki.

• Zakres napięcia zasilania AC/DC 12–240 V: uniwersalność – jeden model działa zarówno w obwodach prądu przemiennego, jak i stałego, co upraszcza magazynowanie i montaż w zróżnicowanych instalacjach.
• 7 zakresów czasowych (0,05 s – 100 h): szeroki wybór zwłok umożliwia precyzyjne dopasowanie do potrzeb sterowania – od krótkich opóźnień w sterownikach po długie cykle czasowe w procesach technologicznych.

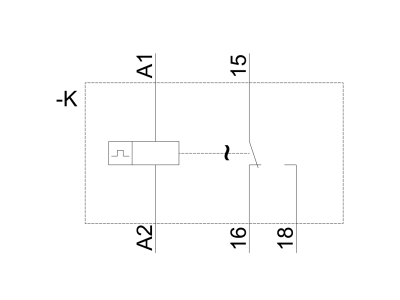

• 1 zestyk przełączny (CO): jeden styk pozwala zarówno na załączanie, jak i rozłączanie obwodu, co jest wystarczające w większości aplikacji sygnalizacyjnych i sterujących.
• Elektroniczny obwód czasowy: wysoka stabilność i powtarzalność nastaw w porównaniu do przekaźników pneumatycznych czy bimetalowych, co przekłada się na niezawodność procesów.

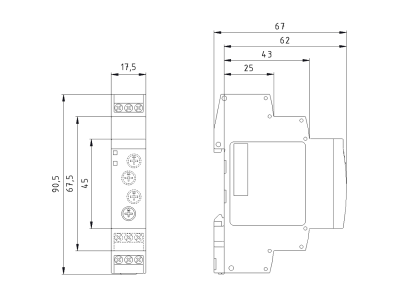

• Montaż na szynie DIN (TH35): szybki i bezpieczny montaż w rozdzielnicy – standardowe mocowanie stosowane w aparaturze modułowej.

Zgodność z Normami

Przekaźnik czasowy SIRIUS 7PV1558-1AW30 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo i wymaganą jakość w zastosowaniach przemysłowych i budynkowych. Brak szczegółowych numerów norm w dokumentacji – urządzenie spełnia standardy DIN oraz wymagania dyrektyw UE.

Zastosowanie

Przekaźnik czasowy SIRIUS sprawdza się w aplikacjach wymagających precyzyjnych zwłok czasowych. Dzięki 7 zakresom pracy i uniwersalnemu zasilaniu może być stosowany w wielu gałęziach automatyki – od prostych układów sterowania po zaawansowane procesy produkcyjne.

• Realizacja opóźnionego załączenia i wyłączenia oświetlenia, wentylacji lub pomp w budynkach przemysłowych i komercyjnych.
• Sterowanie rozruchem napędów w układzie gwiazda-trójkąt – przełączanie po zadanym czasie opóźnienia.
• Generowanie impulsów czasowych dla styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Sygnalizacja czasowa w procesach technologicznych (np. odliczanie czasu cyklu, opóźnienie alarmu).

Wskazówki Montażowe

Montaż przekaźnika czasowego SIRIUS 7PV1558-1AW30 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP i normami. Urządzenie przeznaczone jest do mocowania na szynie montażowej TH35 (DIN). Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów przyłączeniowych należy dobrać do przewidywanego prądu obciążenia styków oraz wymagań instalacji. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta – nie wolno przekraczać podanych wartości, aby uniknąć uszkodzenia pokryw styków.

FAQ

• Jakie napięcie zasilania mogę podać na cewkę przekaźnika? Urządzenie zasilane jest napięciem uniwersalnym AC/DC w zakresie 12–240 V. Można je bezpiecznie stosować zarówno w obwodach 24 V DC, jak i 230 V AC bez konieczności zmiany nastaw.
• Czy przekaźnik ma podświetlenie stanu pracy (LED)? W dostępnych danych nie podano informacji o diodzie sygnalizacyjnej. W przypadku braku takiej funkcji zaleca się weryfikację stanu przekaźnika za pomocą miernika lub kontrolki w obwodzie.
• Jaki jest stopień ochrony tego przekaźnika? Producent nie podaje konkretnej wartości IP dla tego modelu. W przypadku aparatury modułowej standardowo przyjmuje się stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm), co jest odpowiednie dla montażu w zamkniętych rozdzielnicach.
