Opis i Kluczowe Cechy

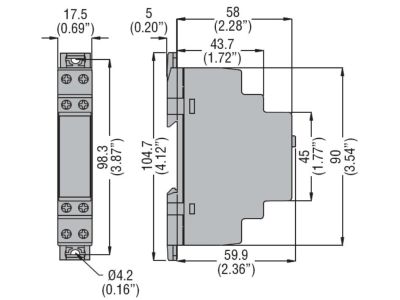

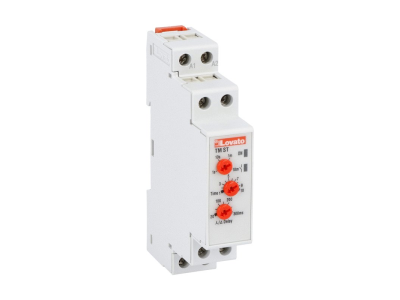

Przekaźnik czasowy TMST od renomowanego producenta Lovato Electric to profesjonalne urządzenie modułowe, zaprojektowane z myślą o precyzyjnym sterowaniu rozruchem silników elektrycznych w układzie gwiazda-trójkąt. Głównym zadaniem tego aparatu jest ograniczenie prądu rozruchowego, co bezpośrednio przekłada się na wydłużenie żywotności jednostek napędowych oraz ochronę sieci zasilającej przed gwałtownymi spadkami napięcia. Urządzenie charakteryzuje się kompaktową obudową o szerokości 17,5 mm, co pozwala na znaczną oszczędność miejsca w rozdzielnicy na szynie DIN 35 mm. Przekaźnik TMST oferuje dwa niezależne parametry nastawcze: czas pracy w układzie gwiazdy, który pozwala na rozpędzenie maszyny do odpowiedniej prędkości obrotowej, oraz czas przejścia (tzw. czas martwy), zapobiegający powstaniu łuku elektrycznego i zwarcia międzyfazowego podczas przełączania styczników.

• Wielonapięciowość: Możliwość pracy w szerokim zakresie napięć zasilania, co czyni go uniwersalnym rozwiązaniem w różnych standardach przemysłowych.
• Precyzyjna regulacja: Wyposażony w czytelne potencjometry na przednim panelu, umożliwiające dokładne ustawienie czasów bez konieczności użycia specjalistycznych narzędzi.
• Sygnalizacja LED: Wbudowane diody kontrolne informują operatora o obecności napięcia zasilania oraz aktualnym stanie pracy przekaźnika.
• Wysoka trwałość: Styki wyjściowe zaprojektowane do pracy z cewkami styczników o dużej mocy, zapewniające niezawodność przez tysiące cykli łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i kompatybilność w instalacjach profesjonalnych. Przekaźnik TMST spełnia wymagania normy IEC/EN 61812-1 dotyczącej przekaźników czasowych w zastosowaniach przemysłowych. Ponadto aparat posiada certyfikację CE oraz spełnia dyrektywy dotyczące kompatybilności elektromagnetycznej (EMC), co jest kluczowe w środowiskach o wysokim poziomie zakłóceń generowanych przez falowniki i inne urządzenia energoelektroniczne.

Zastosowanie

Przekaźnik czasowy TMST znajduje szerokie zastosowanie w systemach automatyki przemysłowej, gdzie wymagany jest łagodny rozruch ciężkich maszyn. Jest niezastąpiony w sterowaniu napędami pomp głębinowych, wentylatorów przemysłowych, kompresorów śrubowych oraz kruszarek. Dzięki swojej niezawodności jest preferowanym wyborem dla producentów prefabrykowanych szaf sterowniczych (OEM) oraz działów utrzymania ruchu w zakładach produkcyjnych, gdzie stabilność procesu technologicznego jest priorytetem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel techniczny. Przekaźnik należy zamontować na standardowej szynie DIN 35 mm (zgodnie z normą EN 60715). Przed przystąpieniem do podłączenia przewodów należy upewnić się, że zasilanie jest odłączone. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z obciążeniem, jednak konstrukcja zacisków pozwala na stabilne mocowanie przewodów o przekroju do 2,5 mm². Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka. Moment dokręcania śrub zaciskowych powinien być zgodny z dokumentacją techniczną, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Podczas konfiguracji należy najpierw ustawić czas rozruchu gwiazdy (T1), a następnie czas przerwy przełączeniowej (T2), dostosowując je do bezwładności mechanicznej napędzanego urządzenia.

FAQ

1. Jaki jest cel ustawiania czasu przejścia w przekaźniku TMST?
Czas przejścia (T2) jest niezbędny, aby zapewnić całkowite wygaszenie łuku elektrycznego na stykach stycznika gwiazdy przed załączeniem stycznika trójkąta. Zapobiega to groźnym zwarciom międzyfazowym.

2. Czy przekaźnik TMST wymaga zewnętrznego zasilania pomocniczego?
Urządzenie jest zasilane bezpośrednio z zacisków sterujących, co upraszcza schemat połączeń w szafie sterowniczej.

3. Czy można stosować ten przekaźnik do silników o bardzo długim czasie rozruchu?
Tak, szeroki zakres regulacji czasu T1 pozwala na dostosowanie urządzenia nawet do aplikacji o dużej bezwładności, takich jak ciężkie wentylatory promieniowe.
