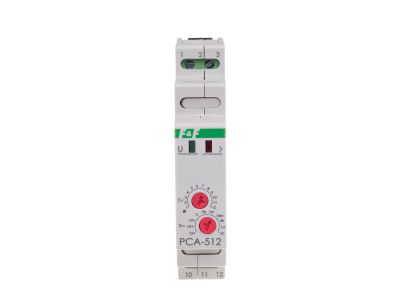

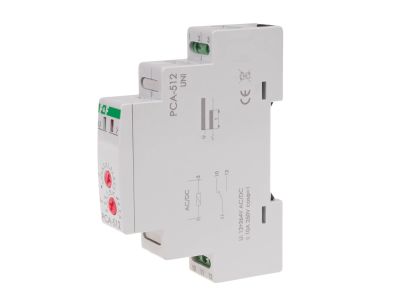

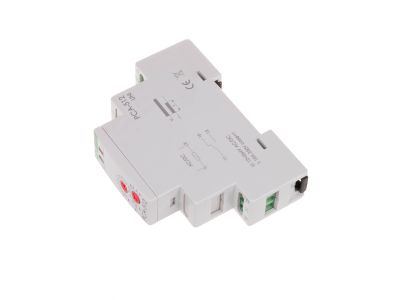

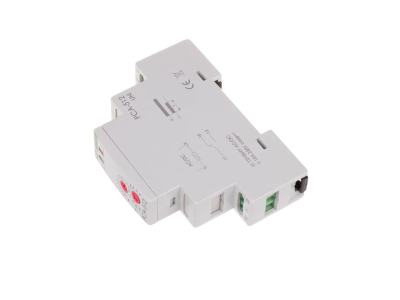

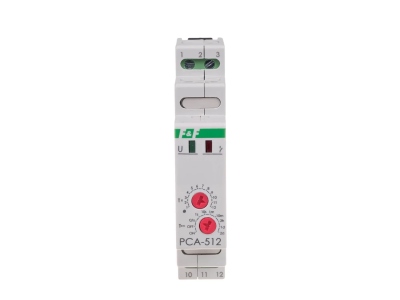

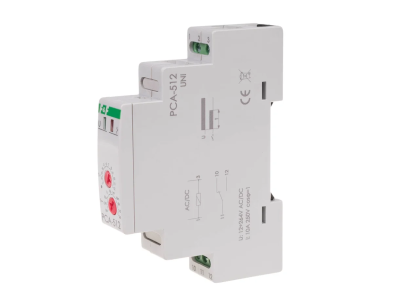

Przekaźnik czasowy awersyjny, styki: 1NO/NC, 12-264V | PCA-512UNI F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy PCA-512UNI marki F&F to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki. Kluczową cechą tego modelu jest funkcja opóźnionego wyłączenia (awersyjna), która pozwala na podtrzymanie zasilania odbiornika przez określony czas po ustaniu sygnału sterującego. Urządzenie charakteryzuje się wyjątkowo szerokim zakresem napięcia zasilania od 12 do 264 V AC/DC, co czyni go rozwiązaniem uniwersalnym, eliminującym konieczność posiadania wielu wariantów sprzętu dla różnych standardów napięciowych.

• Szeroki zakres nastawy czasu: Możliwość regulacji od 0,1 sekundy aż do 576 godzin pozwala na adaptację urządzenia do niemal każdego procesu technologicznego.
• Wysoka obciążalność: Maksymalny prąd obciążenia wynosi 10 A, co przy konfiguracji styków 1 × NO/NC (przełączny) umożliwia bezpośrednie sterowanie wieloma odbiornikami bez konieczności stosowania dodatkowych styczników.
• Pełna separacja galwaniczna: Zastosowanie separacji styku zwiększa bezpieczeństwo układu sterowania i pozwala na łączenie różnych obwodów napięciowych.
• Sygnalizacja optyczna: Wyraźne diody LED (zielona dla zasilania oraz czerwona dla stanu styku) pozwalają na błyskawiczną diagnostykę pracy urządzenia.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty energii w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia standardy wymagane dla aparatury modułowej montowanej w nowoczesnych instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik PCA-512UNI znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna kontrola czasu pracy urządzeń. W automatyce budynkowej idealnie sprawdza się w sterowaniu systemami wentylacji (np. podtrzymanie pracy wentylatora w łazience po wyłączeniu światła), układami ogrzewania oraz oświetlenia klatek schodowych i parkingów. W przemyśle jest wykorzystywany do sterowania procesami sygnalizacji, opóźniania zatrzymania linii produkcyjnych oraz w układach chłodzenia maszyn, gdzie wymagane jest odprowadzenie ciepła po zakończeniu cyklu pracy.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35), zajmując szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącze realizowane jest za pomocą solidnych zacisków śrubowych o przekroju znamionowym 2,5 mm², co zapewnia stabilne połączenie przewodów i minimalizuje rezystancję styku. Podczas montażu należy zwrócić uwagę na zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisku przy jednoczesnym zapewnieniu pewnego docisku. Przekaźnik może pracować w szerokim zakresie temperatur od -25°C do +50°C, co pozwala na jego instalację w wymagających warunkach środowiskowych.

FAQ

• Czy przekaźnik może pracować z napięciem 24V DC? Tak, dzięki uniwersalnemu zasilaczowi PCA-512UNI pracuje w zakresie od 12V do 264V zarówno dla prądu przemiennego, jak i stałego.
• Jaki jest minimalny czas, jaki można ustawić? Najkrótszy możliwy czas opóźnienia wynosi 0,1 sekundy.
• Czy urządzenie sygnalizuje awarię zasilania? Zielona dioda LED informuje o obecności napięcia zasilającego; jej zgaśnięcie oznacza brak zasilania urządzenia.
• Czy styk wyjściowy jest bezpotencjałowy? Tak, przekaźnik posiada separację styku, co pozwala na sterowanie obwodem o innym napięciu niż napięcie zasilania samego przekaźnika.
