Przekaźnik czasowy awersyjny PCA-514DUO styki 1NO/NC U=230 i 24V I=10A 1 na szynę DIN | PCA-514DUO F&F

Alternatywny kod produktu: PCA-514 DUO

Opis i Kluczowe Cechy

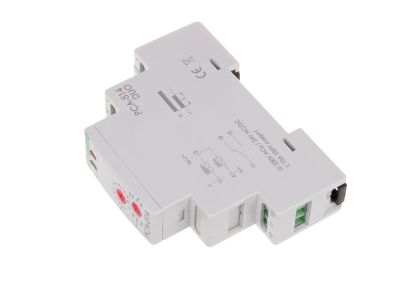

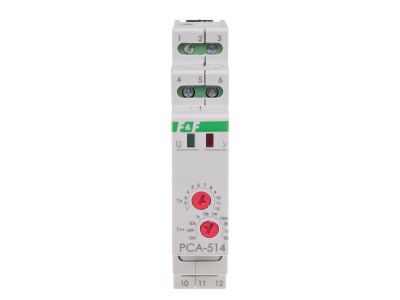

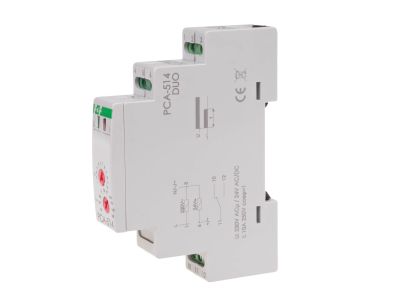

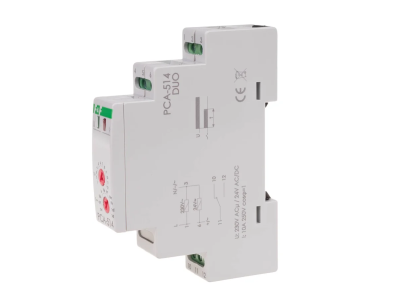

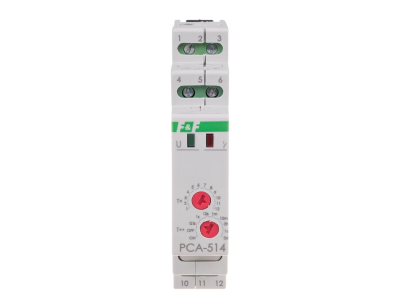

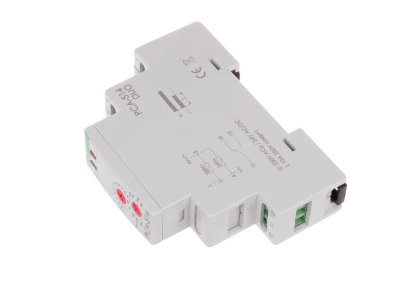

Przekaźnik czasowy awersyjny PCA-514DUO to modułowe urządzenie przeznaczone do precyzyjnego opóźniania wyłączenia odbiorników w instalacjach automatyki przemysłowej i domowej. Może być zasilany napięciem 230 V AC lub 24 V AC/DC, co zapewnia kompatybilność z różnymi typami instalacji. Jego zakres regulacji czasu wynosi od 0,1 s do 576 h, a styki 1NO/NC o obciążalności 10 A z separacją galwaniczną gwarantują bezpieczne przełączanie obwodów. Dzięki kompaktowej obudowie o szerokości 1 modułu (18 mm) urządzenie montuje się na szynie DIN, oszczędzając miejsce w rozdzielnicy.

• Regulowany czas opóźnienia wyłączenia 0,1 s ÷ 576 h: Umożliwia dopasowanie czasu pracy odbiornika do konkretnych potrzeb – od krótkich opóźnień do długotrwałych cykli automatyki.
• Dwa napięcia zasilania (230 V AC / 24 V AC/DC): Dzięki uniwersalnemu zasilaczowi przekaźnik sprawdza się zarówno w instalacjach przemysłowych 230/400 V, jak i niskonapięciowych systemach sterowania.
• Styki 1NO/NC 10 A z separacją galwaniczną: Zapewniają izolację między obwodem sterowania a obciążeniem, zwiększając bezpieczeństwo oraz umożliwiając sterowanie urządzeniami o znacznym poborze prądu.
• Sygnalizacja LED (zielona – zasilanie, czerwona – stan styku): Pozwala na szybkie sprawdzenie stanu pracy i obciążenia bez użycia miernika, co usprawnia diagnostykę.
• Wymiary 1 modułu (18 mm): Zajmuje minimalną powierzchnię na szynie DIN, co ułatwia projektowanie rozdzielnic przy ograniczonej przestrzeni.

Zgodność z Normami

Urządzenie zaprojektowano zgodnie z obowiązującymi dyrektywami niskonapięciową i EMC, posiada certyfikat CE. Spełnia standardy branżowe dla aparatury modułowej montowanej na szynę DIN, stosowanej w instalacjach elektrycznych budynków i przemysłu.

Zastosowanie

Przekaźnik czasowy PCA-514DUO znajduje zastosowanie wszędzie tam, gdzie wymagane jest opóźnione wyłączanie urządzeń po zaniku sygnału sterującego. Sprawdza się w układach automatyki przemysłowej, systemach zarządzania budynkiem oraz instalacjach typu „smart home”.

• Sterowanie wentylacją mechaniczną – opóźnienie wyłączenia wentylatora po opuszczeniu pomieszczenia.
• Oświetlenie korytarzy, klatek schodowych, parkingów – automatyczne wygaszanie po zadanym czasie.
• Systemy ogrzewania (np. mat grzewczych, grzejników) – opóźnienie wyłączenia po zaniku sterowania.
• Sygnializacja dźwiękowa lub optyczna – wyłączenie syreny/diody po zadanym czasie od ustania alarmu.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Urządzenie należy zamontować na szynie TH35 (DIN) w rozdzielnicy, bezwzględnie odłączając napięcie przed przystąpieniem do prac. Przekrój przewodów dobrać do prądu obciążenia (max 10 A). Zaciski śrubowe dokręcać momentem 0,4 Nm zgodnie z dokumentacją producenta.

FAQ

• Jaki jest zakres regulacji czasu? Czas opóźnienia wyłączenia można ustawić w zakresie od 0,1 sekundy do 576 godzin (24 dni), co pozwala na realizację zarówno krótkich opóźnień, jak i długoterminowych cykli.
• Czy przekaźnik ma sygnalizację LED? Tak. Dioda zielona informuje o obecności napięcia zasilania, dioda czerwona – o stanie styku (załączony). Ułatwia to szybką kontrolę pracy bez otwierania obudowy.
• Jaki jest stopień ochrony i tryb pracy? Stopień ochrony wynosi IP20, co jest standardem dla aparatury montowanej w rozdzielnicach. Urządzenie pracuje w trybie opóźnionego wyłączenia (funkcja opóźniona przy zaniku napięcia sterującego).
