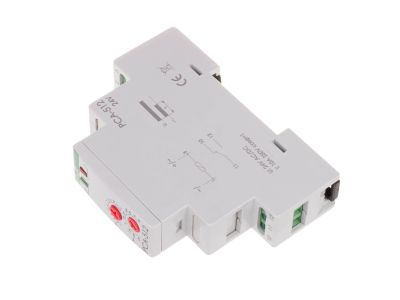

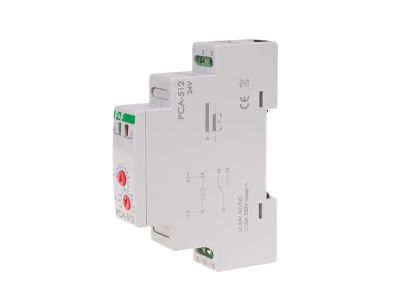

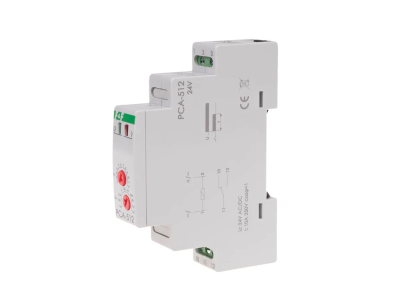

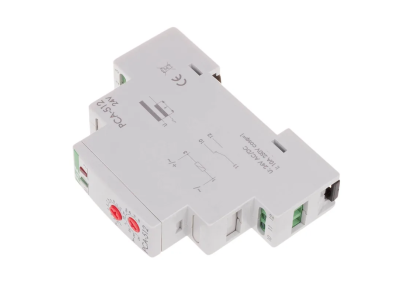

Przekaźnik czasowy awersyjny PCA-512-24V styki 1NO/NC 24V na szynę DIN | PCA-512-24V F&F

Alternatywny kod produktu: PCA-512 24V

Opis i Kluczowe Cechy

Przekaźnik czasowy awersyjny PCA-512-24V marki F&F to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnym zarządzaniu czasem pracy w układach automatyki. Urządzenie pracuje w trybie opóźnionego wyłączenia, co oznacza, że po zaniku sygnału sterującego, styk pozostaje w pozycji roboczej przez zadany czas, po czym powraca do stanu spoczynkowego. Sercem urządzenia jest wydajny element wykonawczy w postaci przekaźnika o maksymalnym prądzie obciążenia wynoszącym 10 A, co pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy bez konieczności stosowania dodatkowych styczników w mniejszych aplikacjach.

• Szeroki zakres czasowy: Możliwość regulacji czasu działania w imponującym zakresie od 0,1 sekundy aż do 576 godzin pozwala na adaptację urządzenia do niemal każdego procesu technologicznego.
• Uniwersalne zasilanie: Napięcie zasilania wynoszące 24 V AC/DC sprawia, że przekaźnik jest kompatybilny zarówno z systemami prądu zmiennego, jak i stałego, co jest standardem w nowoczesnych szafach sterowniczych.
• Separacja galwaniczna: Zastosowana separacja styku zwiększa bezpieczeństwo układu sterowania, izolując obwód wykonawczy od obwodu zasilania.
• Sygnalizacja LED: Urządzenie wyposażono w czytelną diagnostykę wizualną – zielona dioda LED informuje o obecności napięcia zasilania, natomiast czerwona dioda LED sygnalizuje aktualny stan styku.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 1 moduł (18 mm) pozwala na znaczną oszczędność miejsca na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami dotyczącymi aparatury modułowej i automatyki przemysłowej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie charakteryzuje się niskim poborem mocy na poziomie 0,8 W, co wpisuje się w trendy energooszczędności i minimalizacji strat ciepła wewnątrz rozdzielnic.

Zastosowanie

Przekaźnik PCA-512-24V znajduje szerokie zastosowanie zarówno w sektorze przemysłowym, jak i w automatyce budynkowej. Jest idealnym rozwiązaniem do:

• Systemów wentylacji: Podtrzymanie pracy wentylatora po wyłączeniu oświetlenia w pomieszczeniach sanitarnych.
• Układów ogrzewania: Sterowanie pompami obiegowymi w celu odprowadzenia nadmiaru ciepła po wyłączeniu kotła.
• Systemów sygnalizacji: Generowanie impulsów o określonej długości w układach alarmowych i ostrzegawczych.
• Oświetlenia: Czasowe sterowanie oświetleniem ciągów komunikacyjnych i klatek schodowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel na standardowej szynie montażowej 35 mm (DIN). Przyłącze wykonuje się za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne i pewne przesyłanie energii oraz minimalizację spadków napięć na stykach. Podczas dokręcania przewodów należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisku przy jednoczesnym zapewnieniu optymalnego styku elektrycznego. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do 50°C, co umożliwia jego instalację w trudnych warunkach środowiskowych.

FAQ

• Czy przekaźnik może pracować z napięciem 230V? Nie, ten konkretny model (PCA-512-24V) jest przeznaczony wyłącznie do pracy z napięciem 24 V AC/DC.
• Jaki jest maksymalny prąd, który może płynąć przez styk? Maksymalny prąd obciążenia dla styku 1 NO/NC wynosi 10 A dla obciążeń rezystancyjnych.

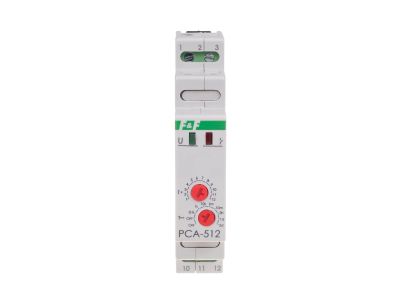

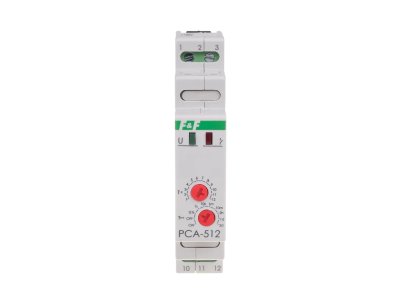

• Jak ustawić czas działania? Czas reguluje się za pomocą pokręteł znajdujących się na czole urządzenia, wybierając odpowiedni zakres oraz nastawę płynną w przedziale od 0,1 s do 576 h.
