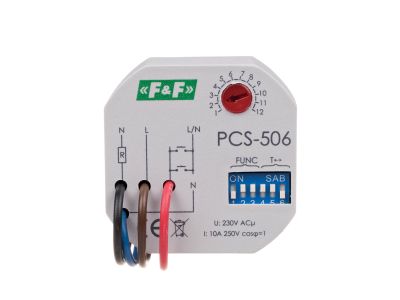

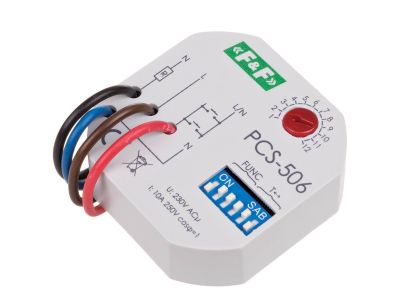

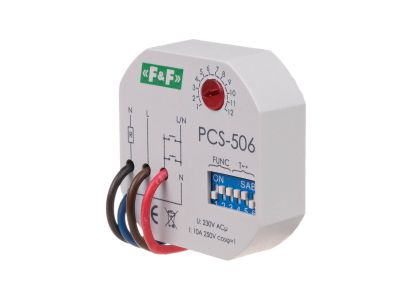

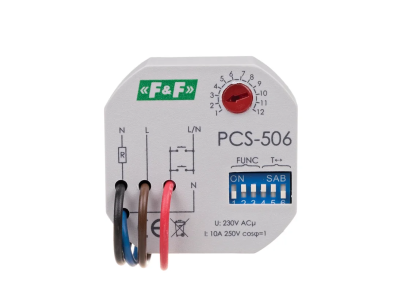

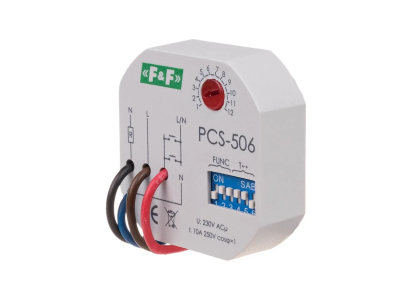

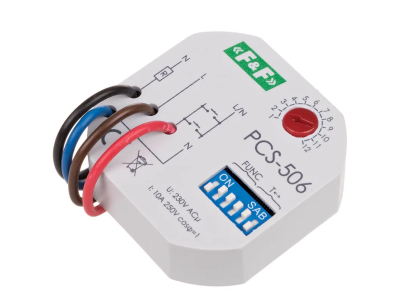

Przekaźnik czasowy 8-funkcyjny, styki: 1NO | PCS-506 F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy PCS-506 marki F&F to zaawansowane urządzenie sterujące, zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się wielofunkcyjnością, oferując aż 8 różnych trybów pracy, co pozwala na elastyczne dopasowanie do specyficznych wymagań instalacji. Dzięki szerokiemu zakresowi nastawy czasu, od 0,1 sekundy do aż 24 godzin, przekaźnik ten znajduje zastosowanie zarówno w krótkotrwałych cyklach przełączania, jak i w długookresowych harmonogramach pracy.

• Wysoka obciążalność: Maksymalny prąd obciążenia wynosi 10 A, co pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.
• Kompaktowa konstrukcja: Średnica wynosząca 55 mm oraz wysokość zaledwie 13 mm sprawiają, że urządzenie idealnie mieści się w standardowych puszkach podtynkowych Ø60.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty energii w trakcie ciągłej eksploatacji.
• Precyzyjne sterowanie: Wejście START umożliwia wyzwalanie funkcji czasowych za pomocą zewnętrznego impulsu sterującego o prądzie mniejszym niż 1 mA, co gwarantuje wysoką czułość i kompatybilność z różnymi czujnikami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz budynków, chroniąc przed dostępem do części niebezpiecznych palcem. Urządzenie pracuje stabilnie w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zmiennych warunkach środowiskowych.

Zastosowanie

Przekaźnik PCS-506 jest wszechstronnym narzędziem w rękach elektroinstalatora. Jego 8-funkcyjna natura pozwala na realizację takich zadań jak:

• Sterowanie wentylacją: Opóźnione wyłączanie wentylatorów łazienkowych po zgaszeniu światła.
• Automatyka oświetlenia: Czasowe załączanie ciągów komunikacyjnych, klatek schodowych czy podświetlenia elewacji.
• Systemy grzewcze: Precyzyjne cykle pracy pomp obiegowych lub grzałek.
• Sygnalizacja: Generowanie impulsów czasowych w układach alarmowych i ostrzegawczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka przy odłączonym napięciu zasilania. Przekaźnik jest przystosowany do montażu w puszce podtynkowej Ø60. Przyłącze stanowią cztery przewody typu DY o przekroju 1 mm² i długości 10 cm, co ułatwia manewrowanie wewnątrz puszki instalacyjnej. Należy zwrócić uwagę na prawidłowe podłączenie napięcia zasilania 230 V AC oraz odpowiednie skonfigurowanie styku 1 × NO (normalnie otwarty). Ze względu na brak separacji styku, należy upewnić się, że obwód sterowany jest kompatybilny z potencjałem zasilania urządzenia.

FAQ

1. Czy przekaźnik PCS-506 posiada separację galwaniczną styku?
Nie, model ten nie posiada separacji styku, co należy uwzględnić podczas projektowania schematu połączeń.

2. Jaki jest najkrótszy czas, jaki można ustawić?
Minimalny czas działania wynosi 0,1 sekundy, co pozwala na bardzo precyzyjne sterowanie impulsowe.

3. Czy urządzenie można zamontować na zewnątrz?
Urządzenie posiada stopień ochrony IP20 i jest przeznaczone do montażu wewnątrz budynków, w puszkach podtynkowych chroniących przed bezpośrednim wpływem czynników atmosferycznych.

4. Jakie jest opóźnienie zadziałania urządzenia?
Opóźnienie zadziałania wynosi 50 ms, co zapewnia niemal natychmiastową reakcję na sygnał sterujący.
