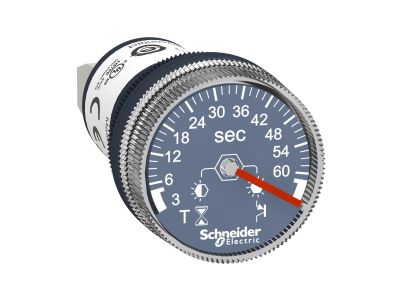

Przekaźnik czasowy 24 DC, ZAKRES 3s-60s, wyjście 1NO PNP | XB5DTB23 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy Schneider Electric Harmony XB5 (symbol XB5DTB23) to analogowe urządzenie pozwalające na ustawienie czasu opóźnienia w zakresie od 3 do 60 sekund przy zasilaniu 24 VDC. Wyposażony w wyjście statyczne PNP normalnie otwarte (1NO), przeznaczony do precyzyjnego sterowania sygnałami w systemach automatyki przemysłowej. Dzięki stopniowi ochrony IP65 sprawdza się w wymagających warunkach środowiskowych.

• Zakres czasowy 3–60 s: Elastyczna nastawa czasu opóźnienia pozwala dopasować pracę urządzenia do konkretnych procesów technologicznych.
• Wyjście statyczne PNP (1NO): Bezstykowe przełączanie sygnału zapewnia szybką reakcję i długą żywotność, idealne do współpracy z PLC, stycznikami i przekaźnikami.
• Zasilanie 24 VDC: Kompatybilność z typowymi przemysłowymi źródłami napięcia stałego ułatwia integrację w istniejących systemach.
• Montaż w otworze Ø22 mm: Standardowy wymiar zapewnia szybką instalację w panelach sterowniczych i puszkach bez konieczności przeróbek.
• Stopień ochrony IP65: Odporność na kurz i strugi wody gwarantuje niezawodną pracę w trudnych warunkach przemysłowych.
• Szeroki zakres temperatur pracy -25°C do 70°C: Stabilne działanie w zmiennych warunkach klimatycznych bez utraty parametrów.

Zgodność z Normami

Przekaźnik czasowy Harmony XB5 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami dla przemysłowej aparatury sterowniczej.

Zastosowanie

Uniwersalny timer analogowy sprawdza się w aplikacjach wymagających precyzyjnego opóźnienia czasowego przy sterowaniu sygnałami PNP.

• Sterowanie sekwencjami czasowymi w maszynach i urządzeniach produkcyjnych.
• Opóźnianie załączania lub wyłączania odbiorników sterowanych przez PLC.
• Generowanie impulsów czasowych dla styczników, przekaźników i siłowników.
• Sygnalizacja czasowa w szafach sterowniczych i panelach operatorskich.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się w otworze o średnicy 22 mm w panelu lub puszce. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia (zalecany przekrój 0,5–2,5 mm²).

FAQ

• Czy przekaźnik posiada podświetlenie? Nie, model XB5DTB23 nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie frontu.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP65 zapewnia odporność na kurz oraz strugi wody, co umożliwia pracę w wilgotnym i zapylonym środowisku.
• W jaki sposób ustawia się czas opóźnienia? Czas ustawia się analogowo za pomocą pokrętła (potencjometru) umieszczonego na przednim panelu, w zakresie od 3 do 60 sekund.
