Przekaźnik czasowy 24 DC, ZAKRES 0.5min-10min, wyjście 1NO PNP | XB5DTB24 Schneider Electric

Opis i Kluczowe Cechy

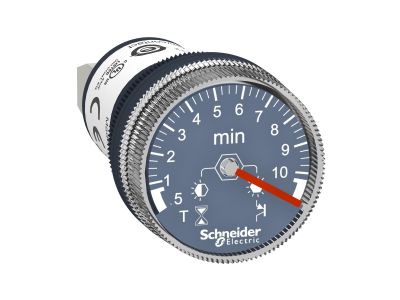

Przekaźnik czasowy Schneider Electric Harmony XB5 (symbol XB5DTB24) to analogowy timer przystosowany do zasilania 24 VDC, oferujący regulowany zakres czasowy od 0,5 do 10 minut. Wyposażony w jedno wyjście statyczne PNP normalnie otwarte, zapewnia precyzyjne sterowanie czasem procesów. Montowany w standardowym otworze o średnicy 22 mm, doskonale sprawdza się w istniejących instalacjach panelowych.

• Zasilanie 24 VDC: bezproblemowa integracja z typowymi instalacjami sterowniczymi i PLC zasilanymi napięciem stałym.
• Zakres czasowy 0,5 – 10 minut: elastyczna regulacja czasu opóźnienia lub cyklu pracy, idealna do różnorodnych aplikacji w automatyce.
• Wyjście statyczne PNP 1NO: niezawodne przełączanie bez elementów mechanicznych, odpowiednie do współpracy z wejściami PLC i układami cyfrowymi.
• Stopień ochrony IP65: odporność na kurz, wodę i uderzenia – możliwość montażu w trudnych warunkach przemysłowych i wilgotnym otoczeniu.
• Montaż w otworze 22 mm: zgodność z powszechnie stosowanym standardem montażowym, łatwa wymiana w istniejących panelach sterowniczych.
• Szeroki zakres temperatur pracy od -25°C do 70°C: gwarancja stabilnej pracy w zmiennych warunkach środowiskowych.

Zgodność z Normami

Przekaźnik czasowy Harmony XB5 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość. Produkt spełnia wymagania dla aparatury montowanej w panelach sterowniczych i rozdzielnicach.

Zastosowanie

Dzięki precyzyjnemu nastawowi czasu i wyjściu PNP, przekaźnik XB5DTB24 znajduje zastosowanie w różnorodnych układach automatyki przemysłowej i budynkowej. Idealnie nadaje się do:

• Sterowania czasem załączania/wyłączania siłowników, zaworów i oświetlenia w procesach produkcyjnych.
• Generowania opóźnienia przed uruchomieniem lub wyłączeniem urządzeń (funkcja opóźnionego załączenia/wyłączenia).
• Współpracy z przekaźnikami pośredniczącymi, stycznikami i wejściami PLC jako precyzyjny timer.
• Sygnalizacji czasowej w systemach bezpieczeństwa i automatyki budynkowej, np. oświetlenie awaryjne czy wentylacja.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie przeznaczone jest do montażu w otworze o średnicy 22 mm w płycie czołowej szafy sterowniczej. Zaciski śrubowe dokręć momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia wyjścia PNP oraz napięcia pomocniczego.

FAQ

• Czy przekaźnik ma podświetlenie stanu? Tak, przekaźnik wyposażony jest w diodę LED o wysokiej jasności, która ułatwia identyfikację stanu wyjścia nawet w silnie oświetlonych pomieszczeniach.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP65 zapewnia odporność na wnikanie kurzu oraz strumieni wody, co pozwala na stosowanie w wilgotnych i zapylonych środowiskach przemysłowych.
• Czy wyjście jest normalnie otwarte czy zamknięte? Wyjście statyczne PNP jest normalnie otwarte (1NO), co oznacza, że przewodzi sygnał dopiero po upływie nastawionego czasu.
