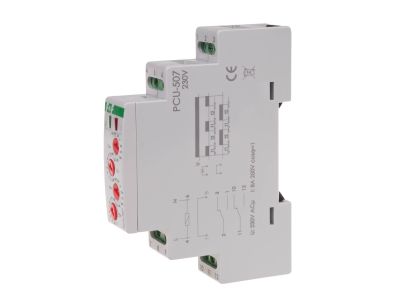

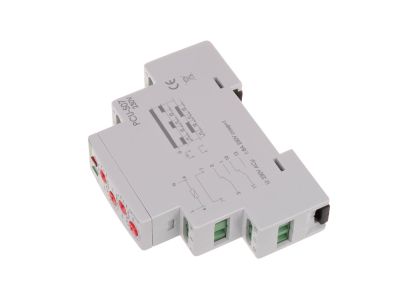

Przekaźnik czasowy 2-funkcyjny, nastawa 2 czasów T1 T2, styk: 2xNO/NC 230V | PCU-507 F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy PCU-507 marki F&F to zaawansowane urządzenie sterownicze zaprojektowane do pracy w układach automatyki przemysłowej oraz domowej, gdzie wymagana jest precyzyjna kontrola cykli pracy i przerwy. Urządzenie charakteryzuje się możliwością niezależnej nastawy dwóch czasów: T1 (czasu działania) oraz T2 (czasu przerwy), co pozwala na pełną personalizację harmonogramu pracy odbiorników. Szeroki zakres regulacji czasowej, obejmujący przedział od 0,1 sekundy aż do 576 godzin, czyni ten model niezwykle uniwersalnym rozwiązaniem.

• Wysoka obciążalność: Wyposażony w dwa niezależne styki przełączne (2xNO/NC) o maksymalnym prądzie obciążenia 8 A każdy, co pozwala na bezpośrednie sterowanie wieloma odbiornikami.
• Separacja galwaniczna: Zastosowana separacja styku zwiększa bezpieczeństwo instalacji i pozwala na separowanie obwodów sterowania od obwodów wykonawczych.
• Sygnalizacja optyczna: Intuicyjna diagnostyka dzięki diodom LED – zielona informuje o obecności napięcia zasilania 230 V AC, natomiast czerwona sygnalizuje stan zadziałania styku wykonawczego.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje koszty eksploatacji systemu automatyki.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 18 mm (1 moduł) pozwala na znaczną oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w wymagających warunkach środowiskowych.

Zastosowanie

Przekaźnik PCU-507 znajduje szerokie zastosowanie wszędzie tam, gdzie konieczne jest cykliczne załączanie i wyłączanie urządzeń. Idealnie sprawdza się w:

• Systemach wentylacji: Cykliczne przewietrzanie pomieszczeń w określonych odstępach czasu.
• Układach ogrzewania: Sterowanie pompami obiegowymi lub grzałkami w celu optymalizacji zużycia energii.
• Automatyce oświetleniowej: Sterowanie reklamami świetlnymi lub oświetleniem ostrzegawczym.
• Sygnalizacji: Generowanie impulsów dla systemów alarmowych lub informacyjnych.
• Procesach przemysłowych: Sterowanie pracą maszyn wymagających okresowych przerw technologicznych.

Wskazówki Montażowe

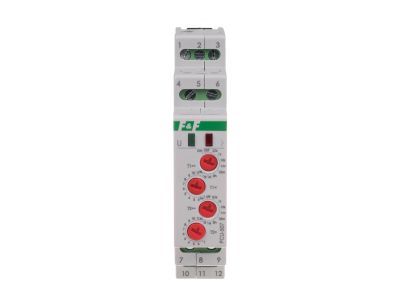

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przekaźnik PCU-507 jest przystosowany do montażu na standardowej szynie DIN (TH-35). Przyłącze elektryczne realizowane jest za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co zapewnia stabilne i trwałe połączenie przewodów. Podczas montażu należy zwrócić szczególną uwagę na moment dokręcania wkrętów, który powinien wynosić 0,4 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu optymalnego styku elektrycznego. Przed uruchomieniem należy ustawić żądane czasy T1 i T2 za pomocą pokręteł na panelu przednim.

FAQ

• Czy przekaźnik zapamiętuje nastawy po zaniku napięcia? Tak, nastawy czasu są realizowane mechanicznie za pomocą potencjometrów, więc po powrocie zasilania urządzenie kontynuuje pracę zgodnie z ustawionymi parametrami.
• Jaki jest minimalny czas, jaki mogę ustawić? Minimalny czas nastawy zarówno dla pracy, jak i przerwy wynosi 0,1 sekundy.
• Czy mogę sterować tym przekaźnikiem urządzeniami trójfazowymi? Bezpośrednio nie, jednak styki przekaźnika mogą sterować cewką stycznika trójfazowego, co pozwala na załączanie dowolnie dużych obciążeń.
• Co oznacza opóźnienie zadziałania 50 ms? Jest to czas potrzebny na fizyczne przełączenie styków od momentu podania sygnału sterującego lub wypracowania zwłoki czasowej przez układ elektroniczny.
