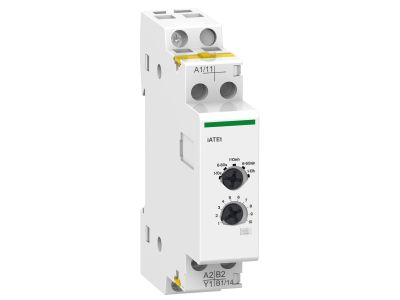

Przekaźnik czasowy 1P 3A 1-36000sek 24-240V AC opóźnione załączenie iATEt | A9C15419 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy A9C15419 to jednobiegunowe urządzenie z zakresem nastaw czasu od 1 do 36000 sekund (1 s – 10 h) i uniwersalnym napięciem zasilania 24–240 V AC. Realizuje funkcję opóźnionego załączenia – po podaniu napięcia sterującego na zacisk Y1 rozpoczyna odliczanie, a po upływie zadanego czasu załącza styk wyjściowy. Prąd znamionowy 3 A pozwala na sterowanie obwodami sygnalizacyjnymi, przekaźnikami pomocniczymi lub stycznikami.

• Napięcie zasilania 24–240 V AC: Szeroki zakres napięcia umożliwia pracę w różnych instalacjach bez konieczności stosowania dodatkowych zasilaczy.
• Zakres nastaw czasu 1–36000 s (1 s – 10 h): Precyzyjna regulacja pozwala dostosować opóźnienie do potrzeb procesu technologicznego – od krótkich opóźnień po długie przerwy.
• Funkcja opóźnionego załączenia: Po podaniu napięcia sterującego na zacisk Y1 następuje odliczanie, a po jego zakończeniu styk zostaje załączony – idealne do opóźniania startu urządzeń.
• Prąd znamionowy 3 A: Wystarczający do sterowania obwodami sygnalizacji, małymi odbiornikami lub jako element w układach automatyki.

Zgodność z Normami

Przekaźnik czasowy A9C15419 spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Przeznaczony do montażu w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi normami.

Zastosowanie

Przekaźnik czasowy z funkcją opóźnionego załączenia znajduje zastosowanie w automatyce przemysłowej i budynkowej wszędzie tam, gdzie wymagane jest opóźnienie w załączeniu odbiornika po pojawieniu się sygnału sterującego.

• Opóźnianie załączenia wentylacji, oświetlenia lub urządzeń grzewczych po sygnale z czujnika lub przycisku.
• Sterowanie sekwencyjne w liniach produkcyjnych – opóźnienie startu poszczególnych maszyn względem siebie.
• Realizacja opóźnienia załączenia w systemach sterowania oświetleniem (np. zwłoka po wykryciu ruchu).
• Zabezpieczenie przed zbyt szybkim ponownym załączeniem (np. sprężarek) poprzez wymuszenie przerwy czasowej.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 3 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przekaźnik ma podświetlenie? Nie, przekaźnik czasowy A9C15419 nie jest wyposażony w podświetlenie.
• Jaki jest stopień ochrony? Stopień ochrony nie został określony w danych producenta; w typowych warunkach pracy w rozdzielnicy urządzenie nie wymaga dodatkowej ochrony.
• Jaki jest tryb pracy styku (NO/NC)? Typ styku wyjściowego nie został podany w dostępnych materiałach. Funkcja opóźnionego załączenia sugeruje styk normalnie otwarty, jednak szczegółowe informacje znajdują się w dokumentacji technicznej produktu.
