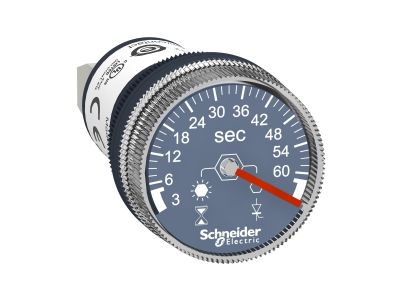

Przekaźnik czasowy 100-240 V AC/DC, ZAKRES 3s-60s, wyjście 1NO PNP | XB5DTGM3 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy Schneider Electric Harmony XB5DTGM3 to analogowe urządzenie przeznaczone do pomiaru czasu procesów w instalacjach przemysłowych i budynkowych. Zasilany napięciem 100–240 V AC/DC oferuje płynną regulację opóźnienia w zakresie od 3 do 60 sekund. Wyposażony w jedno wyjście statyczne typu PNP (normalnie otwarte) na zaciskach śrubowych, co zapewnia szybkie i bezstykowe przełączanie. Montowany w standardowym otworze o średnicy 22 mm, dzięki czemu pasuje do istniejących obudów i paneli operatorskich. Dzięki stopniowi ochrony IP65 nadaje się do pracy w warunkach zapylenia i wilgoci.

• Zakres czasowy 3–60 s: płynna nastawa analogowa pozwala dopasować opóźnienie dokładnie do potrzeb aplikacji, np. opóźnionego załączenia odbiornika lub impulsu sterującego.
• Napięcie zasilania 100–240 V AC/DC: uniwersalne wejście umożliwia pracę w sieciach różnego typu bez konieczności stosowania zewnętrznych zasilaczy.
• Wyjście statyczne PNP 1NO: tranzystorowe wyjście normalnie otwarte zapewnia szybkie przełączanie i długą żywotność – idealne do sterowania stycznikami, przekaźnikami lub wejściami PLC.
• Stopień ochrony IP65: obudowa odporna na kurz i strugi wody, co gwarantuje niezawodną pracę w trudnych warunkach przemysłowych i na zewnątrz.
• Montaż w otworze 22 mm: zgodność z międzynarodowym standardem otworów montażowych ułatwia zabudowę w panelach operatorskich, pulpitach i rozdzielnicach.

Zgodność z Normami

Przekaźnik czasowy Schneider Electric Harmony XB5DTGM3 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki regulowanemu opóźnieniu i uniwersalnemu napięciu zasilania przekaźnik czasowy XB5DTGM3 sprawdza się w wielu scenariuszach automatyki i sterowania. Poniżej przykładowe zastosowania:

• Opóźnione załączanie oświetlenia, wentylatorów lub pomp – kontrola czasu pracy w budynkach i instalacjach przemysłowych.
• Sterowanie impulsami czasu do styczników, przekaźników lub wejść PLC – sekwencyjne uruchamianie odbiorników.
• Sygnalizacja czasowa – opóźnione włączenie sygnalizatora dźwiękowego lub świetlnego w systemach alarmowych.
• Automatyka budynkowa – zarządzanie czasem pracy żaluzji, bram, kurtyn powietrznych lub systemów nawadniania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się w otworze o średnicy 22 mm (zgodnym z normami), a mocowanie odbywa się za pomocą pierścienia dociskowego w zestawie. Zaciski śrubowe przeznaczone są do przewodów o przekroju dobranym do prądu obciążenia – moment dokręcania należy stosować zgodnie z instrukcją dołączoną do produktu. Nie przekraczać dopuszczalnego zakresu temperatur pracy –25°C do 70°C.

FAQ

• Jak ustawić żądany czas opóźnienia? Czas nastawia się płynnie za pomocą pokrętła zewnętrznego – zakres od 3 do 60 sekund. Skala na obudowie ułatwia wstępne ustawienie, a dokładną wartość można sprawdzić stoperem w warunkach testowych.
• Jaki stopień ochrony ma przekaźnik? Przekaźnik posiada stopień ochrony IP65, co oznacza całkowitą ochronę przed pyłem oraz odporność na strugi wody – nadaje się do pracy w wilgotnym i zapylonym otoczeniu.
• Czy wyjście PNP można podłączyć bezpośrednio do stycznika? Tak, wyjście statyczne PNP o konfiguracji normalnie otwartej może sterować wejściem stycznika lub przekaźnika, ale należy upewnić się, że napięcie i prąd sterowania mieszczą się w dopuszczalnych parametrach urządzenia odbiorczego. W razie wątpliwości użyj pośredniego przekaźnika.
