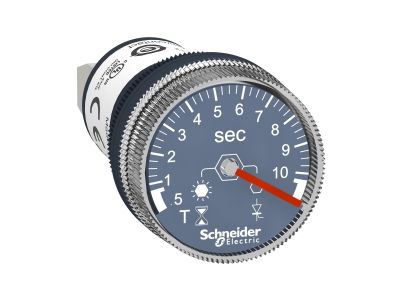

Przekaźnik czasowy 100-240 V AC/DC, ZAKRES 0.5s-10s, wyjście 1NO PNP | XB5DTGM2 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy Schneider Electric Harmony XB5DTGM2 to analogowe urządzenie przeznaczone do precyzyjnego sterowania czasem w obwodach automatyki. Zasilany napięciem 100-240 V AC/DC, umożliwia płynną nastawę czasu od 0,5 do 10 sekund. Wyposażony w statyczne wyjście 1NO PNP (normalnie otwarte), zapewnia szybkie i bezstykowe przełączanie sygnałów bez zużycia mechanicznego. Dzięki stopniowi ochrony IP65 oraz szerokiemu zakresowi temperatur pracy od -25°C do 70°C sprawdza się w wymagających warunkach przemysłowych i budynkowych. Montaż odbywa się w standardowym otworze o średnicy 22 mm, a podłączenie realizowane jest za pomocą zacisków śrubowych.

• Zasilanie 100-240 V AC/DC: uniwersalne napięcie sterownicze – przekaźnik działa w różnych instalacjach bez potrzeby stosowania dodatkowych zasilaczy.
• Zakres czasowy 0,5–10 s: płynna regulacja pozwala dostosować opóźnienie załączania sygnału do konkretnych wymagań procesu technologicznego.
• Wyjście statyczne 1NO PNP: bezstykowe przełączanie eliminuje zużycie mechaniczne styków, zapewniając długą żywotność i niezawodność.
• Stopień ochrony IP65: pyłoszczelność i odporność na strugi wody – gwarantuje pracę w zapylonym i wilgotnym środowisku.
• Szeroki zakres temperatur pracy -25°C do 70°C: urządzenie zachowuje pełną funkcjonalność w ekstremalnych warunkach termicznych.

Zgodność z Normami

Przekaźnik czasowy Harmony XB5DTGM2 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi dyrektywami europejskimi oraz posiada certyfikat CE. Produkt spełnia wewnętrzne standardy jakości Schneider Electric dla aparatury kontrolno-sterowniczej.

Zastosowanie

Przekaźnik czasowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne opóźnienie czasowe w sterowaniu odbiornikami, sygnalizacją lub sekwencjami procesów.

• Sterowanie oświetleniem z opóźnieniem wyłączenia – np. w korytarzach, klatkach schodowych.
• Programowanie sekwencji załączania urządzeń w liniach produkcyjnych i instalacjach przemysłowych.
• Generowanie impulsów czasowych do styczników, przekaźników pośredniczących lub wejść sterowników PLC.
• Sygnalizacja czasowa w szafach sterowniczych – opóźnienie załączenia lamp lub syren.

Wskazówki Montażowe

Montaż przekaźnika czasowego może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się w standardowym otworze o średnicy 22 mm w panelu lub puszce. Podłączenie przewodów realizowane jest za pomocą zacisków śrubowych – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów musi być dobrany do spodziewanego obciążenia. Produkt nie jest przeznaczony do montażu na szynie DIN – wymaga montażu w otworze.

FAQ

• Jaki jest stopień ochrony przekaźnika? Stopień ochrony IP65 zapewnia pyłoszczelność oraz ochronę przed strugami wody, dzięki czemu urządzenie może pracować w trudnych warunkach środowiskowych.
• Czy wyjście PNP jest normalnie otwarte (NO)? Tak, wyjście statyczne 1NO PNP jest normalnie rozwarte – załącza się po upływie nastawionego czasu i pozostaje w stanie przewodzenia do momentu zaniku napięcia lub resetu.
• Czy przekaźnik wymaga zewnętrznego zasilania? Przekaźnik zasilany jest bezpośrednio z obwodu sterowniczego napięciem 100-240 V AC/DC – nie wymaga dodatkowego źródła zasilania.
