Przekaźnik czasowy 100-240 V AC/DC, ZAKRES 0.5min-10min, wyjście 1NO PNP | XB5DTGM4 Schneider Electric

Opis i Kluczowe Cechy

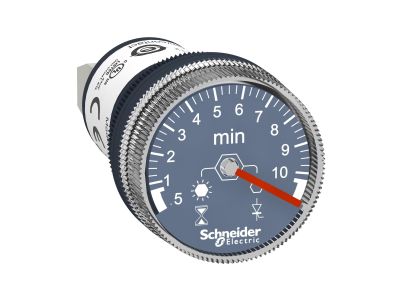

Przekaźnik czasowy Schneider Electric Harmony XB5DTGM4 to analogowy regulator czasu przeznaczony do precyzyjnego pomiaru procesów. Zasilany napięciem 100–240 V AC/DC, oferuje regulowany zakres nastaw od 0,5 do 10 minut, co pozwala dopasować opóźnienie do wymagań aplikacji. Wyposażony w jedno wyjście statyczne PNP normalnie otwarte, montowany w standardowym otworze 22 mm z podłączeniem śrubowo-zaciskowym. Stopień ochrony IP65 gwarantuje odporność na kurz i wodę, umożliwiając pracę w trudnych warunkach przemysłowych.

• Zasilanie uniwersalne 100–240 V AC/DC: jeden model obsługuje różne sieci bez konieczności stosowania osobnych wersji napięciowych, upraszczając logistykę i magazynowanie.
• Regulowany zakres czasu 0,5–10 minut: płynna nastawa pozwala precyzyjnie dopasować czas opóźnienia do procesu technologicznego, np. wentylacji, oświetlenia czy sekwencji maszyn.
• Wyjście statyczne PNP 1NO: kompatybilne z wejściami sterowników PLC i przekaźników półprzewodnikowych, zapewnia szybkie i bezstykowe przełączanie bez zużycia mechanicznego.
• Stopień ochrony IP65: obudowa odporna na pyły i strugi wody, co umożliwia instalację w miejscach narażonych na wilgoć i zabrudzenia (np. hale produkcyjne, myjnie).
• Montaż w otworze 22 mm: zgodność z powszechnie stosowanym standardem otworów panelowych ułatwia wymianę istniejących elementów sterowniczych bez modyfikacji panelu.

Zgodność z Normami

Przekaźnik czasowy Harmony XB5DTGM4 jest zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i jakości, posiada oznakowanie CE. Produkt spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczne użytkowanie w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki regulowanemu czasowi i wyjściu PNP, przekaźnik XB5DTGM4 sprawdza się w wielu układach automatyki. Może być stosowany jako timer opóźnienia załączenia, wyłączenia lub cyklicznego przełączania.

• Sterowanie czasowe oświetleniem, wentylacją lub ogrzewaniem w budynkach użyteczności publicznej i halach produkcyjnych.
• Opóźnianie załączenia silników, pomp lub sprężarek w celu sekwencyjnego rozruchu.
• Generowanie impulsów czasowych do styczników, przekaźników lub bramek logicznych PLC.
• Pomiar czasu procesu w maszynach pakujących, dozujących i transportowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego XB5DTGM4 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania w otworze panelowym o średnicy 22 mm na szynie lub płycie montażowej. Podłączenie przewodów należy wykonać za pomocą zacisków śrubowych, dokręcając je momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia – zgodnie z obowiązującymi normami.

FAQ

• Czy przekaźnik czasowy XB5DTGM4 posiada podświetlenie (LED)? Nie – model XB5DTGM4 nie jest wyposażony w podświetlenie. Sygnalizację stanu należy zapewnić zewnętrznie.
• Jaki jest stopień ochrony tego przekaźnika? Stopień ochrony wynosi IP65 – obudowa jest pyłoszczelna i odporna na strugi wody, co pozwala na pracę w trudnych warunkach środowiskowych.
• W jakim trybie pracy styku działa wyjście PNP? Wyjście jest statyczne (półprzewodnikowe) typu PNP, normalnie otwarte (NO). W stanie spoczynku nie przewodzi, a po upływie nastawionego czasu załącza obciążenie względem dodatniego bieguna zasilania.
