Przekaźnik czasowy 10-funkcyjny, z wejściami START i RESET, 12VAC/DC, 2 × NO/NC | PCS-519-12V F&F

Alternatywny kod produktu: PCS-519 12V

Opis i Kluczowe Cechy

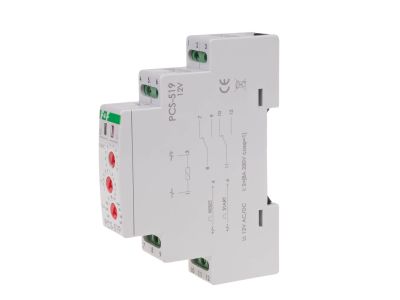

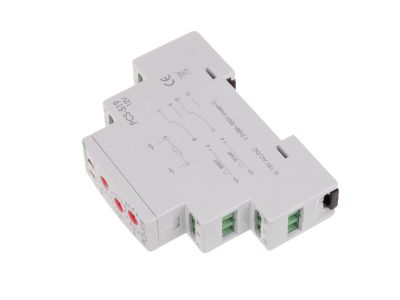

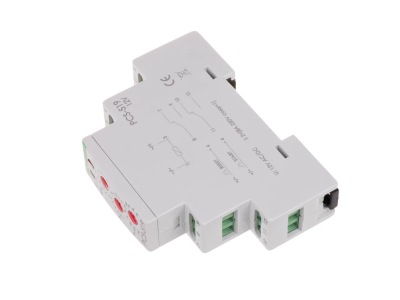

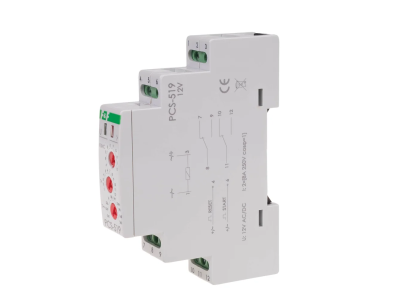

Przekaźnik czasowy PCS-519-12V produkcji firmy PCS to wielofunkcyjny aparat sterujący z 10 funkcjami czasowymi, przeznaczony do montażu w szafkach automatyki. Urządzenie zasilane napięciem 12 V AC/DC, wyposażone w dwa zestawy styków przełącznych 2 × NO/NC o maksymalnym prądzie obciążenia 8 A na każdy zestaw, co pozwala na bezpieczne sterowanie odbiornikami o sumarycznym obciążeniu do 16 A. Dzięki wejściom START i RESET możliwe jest zdalne inicjowanie i resetowanie cyklu czasowego. Kompaktowa obudowa o szerokości 1 modułu (18 mm) ułatwia zabudowę w rozdzielnicy.

• 10 funkcji czasowych: uniwersalne tryby pracy (opóźnienie załączenia, wyłączenia, cykliczne, impulsowe itp.) pozwalają dostosować działanie do różnorodnych aplikacji bez konieczności stosowania dodatkowych modułów.
• Regulacja czasu 0,1 s ÷ 576 godz.: szeroki zakres nastaw umożliwia precyzyjne sterowanie zarówno krótkimi impulsami, jak i długotrwałymi procesami (wentylacja, ogrzewanie, oświetlenie).
• Styki 2 × NO/NC o prądzie 8 A: dwa niezależne zestawy styków przełącznych zapewniają separację galwaniczną obwodów i bezpieczną pracę przy obciążeniu do 8 A każdy.

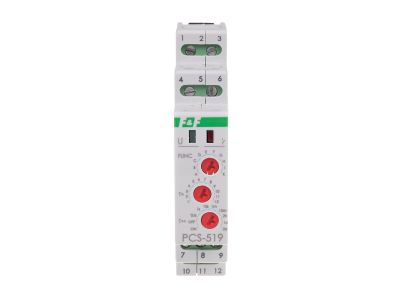

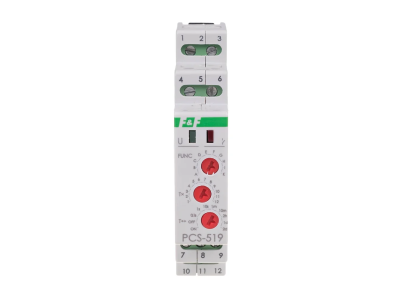

• Sygnalizacja LED – zielona (zasilanie) i czerwona (stan styku): czytelna wizualna kontrola obecności napięcia oraz stanu załączenia przekaźnika, co ułatwia diagnostykę w szafie sterowniczej.
• Montaż na szynie 35 mm, 1 moduł (18 mm): oszczędność miejsca w rozdzielnicy oraz szybki i pewny montaż w standardowej szynie TH/DIN.

Zgodność z Normami

Przekaźnik czasowy PCS-519-12V został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki bogatemu zestawowi funkcji czasowych i wejściom START/RESET, przekaźnik PCS-519-12V sprawdza się w wielu układach automatyki przemysłowej i domowej.

• Sterowanie czasowe wentylacją i klimatyzacją – opóźnione wyłączanie po opuszczeniu pomieszczenia.
• Automatyczne załączanie oświetlenia schodów, korytarzy i podjazdów z regulacją czasu świecenia.
• Programowanie cykli pracy urządzeń grzewczych (np. pompy ciepła, maty grzewcze) w określonych przedziałach do 576 godzin.
• Sygnalizacja ostrzegawcza i impulsy do styczników/przekaźników w liniach technologicznych – w tym resetowanie cyklu zewnętrznym sygnałem.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego PCS-519-12V może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu obciążenia – maksymalnie 2,5 mm² dla zacisków śrubowych. Moment dokręcający wynosi 0,4 Nm – zaleca się stosowanie kalibrowanego wkrętaka dynamometrycznego w celu uniknięcia uszkodzenia zacisków. Należy pamiętać o separacji obwodów sterujących i wykonawczych zgodnie z dokumentacją techniczną.

FAQ

• Czy przekaźnik posiada podświetlenie sygnalizujące stan styku? Tak, urządzenie wyposażone jest w dwie diody LED: zieloną informującą o obecności napięcia zasilania oraz czerwoną wskazującą stan zwarcia styków przekaźnika.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20 – przekaźnik przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic i szaf sterowniczych.
• Czy styki są separowane (galwanicznie odizolowane)? Tak, w danych technicznych podano separację styku – obwody styków są galwanicznie oddzielone od obwodu zasilania, co zwiększa bezpieczeństwo i elastyczność podłączeń.
