Przekaźnik czasowy opóźnione załączanie AC/DC 12-240V LED 1 zestyk przełączny 1 zakres czas. 0,5-10s | 3RP2511-1AW30 Siemens

Alternatywny kod produktu: 3RP25111AW30

Opis i Kluczowe Cechy

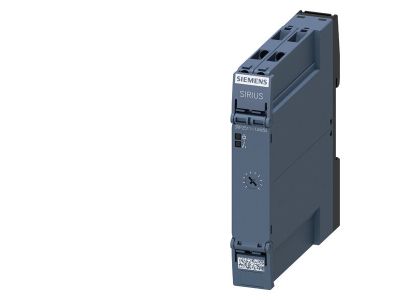

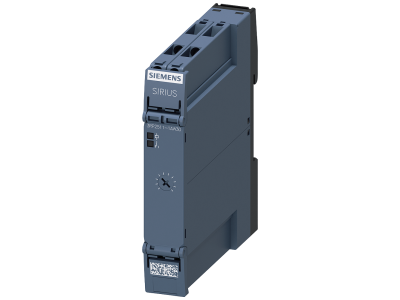

Przekaźnik czasowy Siemens z serii SIRIUS, oznaczony symbolem 3RP2511-1AW30, umożliwia realizację opóźnionego załączania w układach sterowania. Urządzenie zasilane jest napięciem AC/DC w zakresie 12–240 V, co zapewnia kompatybilność z różnorodnymi instalacjami. Zakres regulacji czasu zwłoki 0,5–10 s pozwala na precyzyjne dopasowanie opóźnienia do wymagań procesu. Przekaźnik wyposażono w 1 zestyk przełączny oraz diodę LED sygnalizującą stan pracy. Przeznaczony do montażu na szynie TH35 w rozdzielnicach.

• Zakres napięcia zasilania AC/DC 12–240 V: Uniwersalność – jeden model może być stosowany w instalacjach zmiennoprądowych i stałoprądowych, co redukuje liczbę wariantów w magazynie.
• Zakres czasowy 0,5–10 s: Precyzyjna regulacja zwłoki czasowej umożliwia dostosowanie opóźnienia załączania do konkretnych aplikacji, np. sekwencyjnego uruchamiania odbiorników.
• Dioda LED sygnalizacyjna: Wizualna kontrola stanu pracy ułatwia szybką diagnostykę i potwierdzenie załączenia przekaźnika.

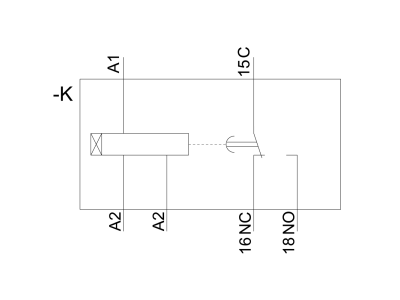

• 1 zestyk przełączny: Umożliwia zarówno załączanie, jak i rozłączanie obwodu sterowanego, co daje elastyczność w projektowaniu układów.
• Funkcja opóźnionego załączania (On-delay): Realizuje zwłokę czasową pomiędzy podaniem napięcia zasilania a załączeniem styków, niezbędną w wielu procesach technologicznych.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony jest do stosowania w instalacjach spełniających wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik czasowy opóźnionego załączania znajduje zastosowanie w układach sterowania, automatyce budynkowej i instalacjach przemysłowych, gdzie wymagane jest precyzyjne opóźnienie włączenia odbiornika.

• Sterowanie opóźnionym załączaniem silników, wentylatorów, pomp w procesach produkcyjnych.
• Automatyczne włączanie oświetlenia z opóźnieniem (np. na korytarzach, klatkach schodowych).
• Sekwencyjne uruchamianie nagrzewnic, grzałek lub innych odbiorników w celu uniknięcia skoków prądu.
• Współpraca ze stycznikami, przekaźnikami pomocniczymi i wejściami układów PLC jako generator impulsów czasowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego sterowanego odbiornika. Momenty dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jak ustawić czas zwłoki? Czas nastawia się za pomocą pokrętła (potencjometru) umieszczonego na przednim panelu przekaźnika. Zakres regulacji wynosi 0,5–10 sekund.
• Czy przekaźnik sygnalizuje stan pracy? Tak, w stanie załączenia świeci się dioda LED, co pozwala na szybkie sprawdzenie, czy przekaźnik jest aktywny.
• Jaki jest stopień ochrony przekaźnika? Producent nie określa stopnia ochrony dla samego urządzenia – przekaźnik przeznaczony jest do montażu w rozdzielnicy, która zapewnia odpowiednią ochronę przed dotykiem i warunkami środowiskowymi.
